國營聯招 電機電路學、電子學100 年第 17 題單選題考點：反相放大器增益考點：公式分子分母顛倒

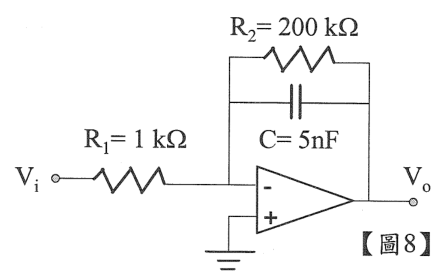

右【圖8】所示之運算放大器為理想特性，求直流時電壓增益 Vo/Vi 為何？

題目圖片
A-200正確答案
B-0.005
C200
D201
答案與詳解
A
正確答案
直流時電容視為開路，電路退化為標準反相放大器，電壓增益為 -R2/R1 = -200。

逐選項解析

A-200反相放大器增益✓ 正確
正確。直流時電容阻抗無限大視為開路，電路變為標準反相放大器。增益 Av = -R2/R1 = -200k/1k = -200。
B-0.005公式分子分母顛倒✕ 易錯陷阱
錯誤。這是把分子分母顛倒，誤用公式 -R1/R2 = -1/200 = -0.005。考選部最愛用這種計算陷阱。
C200✕ 易錯陷阱
D201✕ 易錯陷阱
