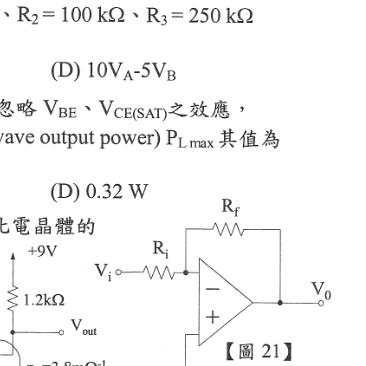

如右上【圖21】所示之反相放大器電路其回授型態為何？
A並並(Shunt-shunt)正確答案
B並串(Shunt-series)
C串串(Series-series)
D串並(Series-shunt)
答案與詳解
逐選項解析
A並並(Shunt-shunt)並並回授/轉阻✓ 正確
Rf從Vo並聯連接至輸入節點Vi。輸入端：回授電流與輸入電流並聯相加(Shunt混合)；輸出端：Rf並聯於輸出取樣電壓(Shunt取樣)。→ Shunt-Shunt(並並)，穩定的是轉阻增益Vo/Ii。
B並串(Shunt-series)並串回授/轉導✕ 錯誤
Shunt-Series指輸入並聯混合、輸出串聯取樣(取樣輸出電流)。反相放大器輸出端是並聯取樣電壓，並非串聯取樣電流，故不符合。
C串串(Series-series)✕ 錯誤
D串並(Series-shunt)✕ 易錯陷阱
