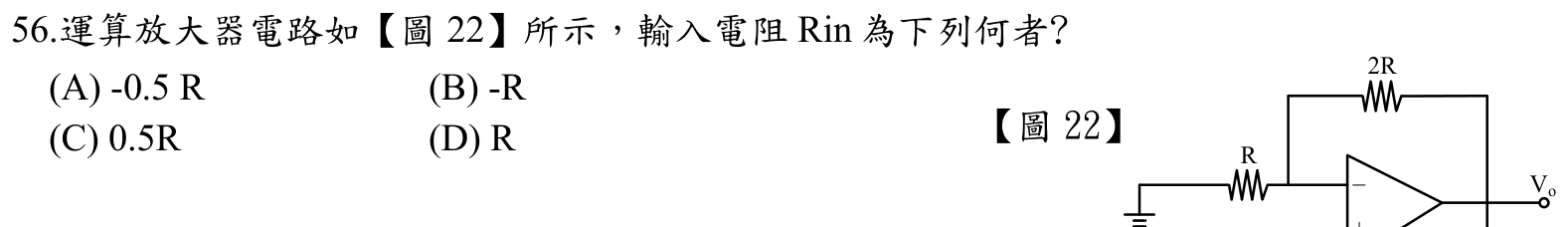

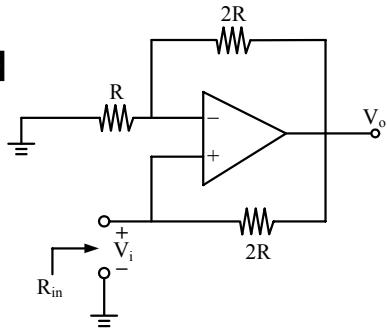

運算放大器電路如【圖 22】所示，輸入電阻 Rin 為下列何者?
A-0.5 R
B-R正確答案
C0.5R
DR
答案與詳解
逐選項解析
A-0.5 R並聯誤算✕ 易錯陷阱
-0.5R錯誤地把輸入電阻R與回授電阻2R並聯且加上負號。實際上虛擬接地使回授電阻不影響輸入端阻抗，且電阻值不會為負。
B-R反相輸入阻抗✓ 正確
正解。反相放大器輸入電阻定義為Rin = Vin/Iin。反相端因負回授成為虛擬接地(V⁻≈0)，輸入電流Iin = Vin/R，故Rin = Vin/Iin = R。輸入電阻即等於輸入端串聯電阻R。
C0.5R✕ 易錯陷阱
DR✕ 易錯陷阱
