國營聯招 儀電電路學、電子學102 年第 1 題單選題

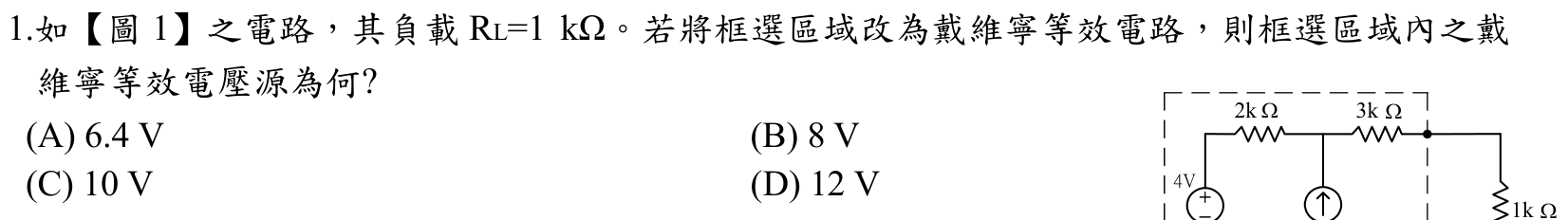

如【圖 1】之電路，其負載 。若將框選區域改為戴維寧等效電路，則框選區域內之戴維寧等效電壓源為何？

題目圖片 1/21 / 2
A6.4 V
B8 V正確答案
C10 V
D12 V
答案與詳解
B
正確答案
求戴維寧等效電壓 Vth：移除負載 RL 後，3kΩ 無電流無壓降，Vth 等於中間節點電壓。對該節點列 KCL 即可秒解得 8V。

逐選項解析

A6.4 V✕ 錯誤
6.4V 可能是誤將 2mA 電流源方向搞反，或錯誤計算分壓所致。若 KCL 列成 (4-V)/2k - 2m = 0 會得 V = 0，再經錯誤分壓可能得到此值。
B8 V✓ 正確
C10 V✕ 易錯陷阱
10V 可能是誤將 4V 電壓源與 2mA×3kΩ=6V 直接相加（4+6=10），忽略了 2kΩ 上的壓降與電流源實際貢獻的正確計算方式。
D12 V✕ 錯誤
