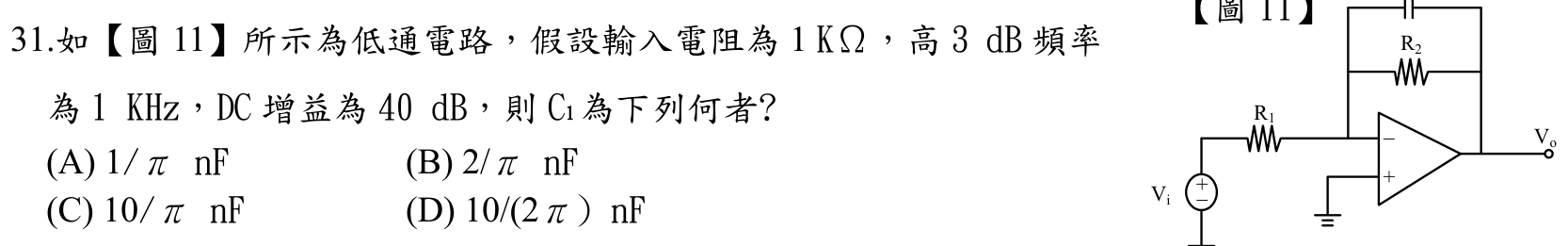

如【圖 11】所示為低通電路，假設輸入電阻為 1 KΩ，高 3 dB 頻率為 1 KHz，DC 增益為 40 dB，則 C1 為下列何者?
A1/π nF
B2/π nF
C10/π nF
D10/(2π) nF正確答案
答案與詳解
為什麼答案是 D
DC增益=R2/R1=100→R2=100kΩ；f_3dB=1/(2π·R2·C1)→C1=1/(2π×10^5×10^3)=10/(2π)×10^{-9}F=10/(2π) nF，完全吻合。
考點：錯用R1計算考點：數值不符考點：漏乘2π中的2考點：低通截止頻率公式
