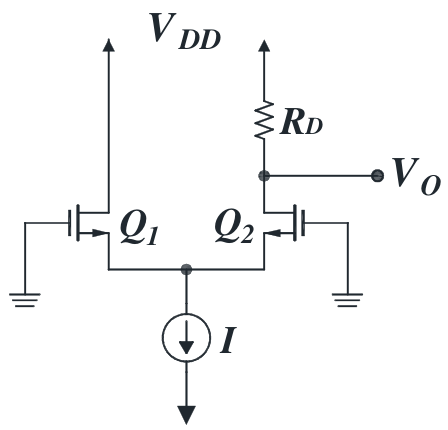

如右圖所示之電路，Q1 與 Q2 具相同特性，若 RD = 4 kΩ，VDD = 10 V，I = 2 mA，則電壓 VO 值為何？
A2 V
B6 V正確答案
C8 V
D10 V
答案與詳解
逐選項解析
A2 V電流未平分✕ 易錯陷阱
誤將總電流 I 全部算入 Q2，算出 VO = 10 - 2×4 = 2V，忘記電流會平分。
B6 V差動對直流分析✓ 正確
正確計算出電流平分後 Id2 = 1mA，VO = VDD - Id2 × RD = 10 - 1×4 = 6V。
