國營聯招儀電電路學、電子學114 年第 27 題單選題

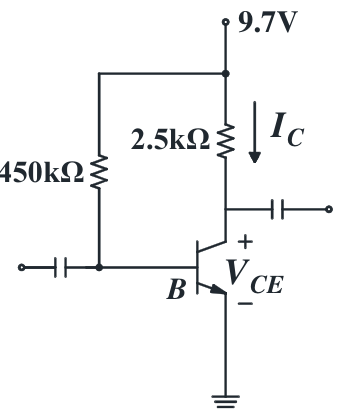

如右圖所示之偏壓電路中，若電晶體操作在作用區，且其 VBE = 0.7 V，β = 150，試求 Ic 值為何？

A2 mA

B3 mA正確答案

C4 mA

D5 mA

答案與詳解

B

正確答案

本題為標準的 BJT 固定偏壓電路，利用基極迴路求出基極電流 IB，再代入 IC = βIB 即可求得集極電流。

為什麼答案是 B

正確算出 IB = 0.02mA，再乘上電流增益 β=150，得到集極電流 IC = 3mA。

考點：計算錯誤考點：固定偏壓計算
