單選題

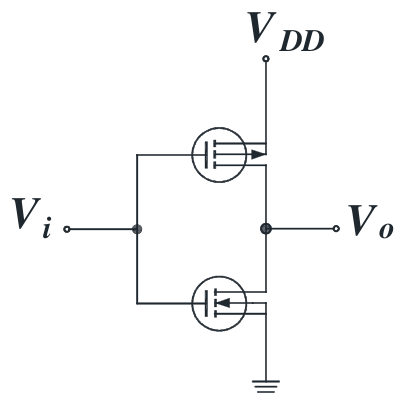

如右圖所示之電路,其功能為何?
A
NMOS反相器
B
PMOS反相器
C
CMOS反相器
正確答案
D
BJT反相器
答案與詳解
C
正確答案
圖示為上方 PMOS 與下方 NMOS 互補連接的標準 CMOS 反相器電路。
為什麼答案是 C
由上方 PMOS 與下方 NMOS 互補組合而成,輸入端相連、輸出端相連,是標準的 CMOS 反相器。
考點:NMOS邏輯
考點:PMOS邏輯
考點:CMOS反相器
考點:元件符號辨識
