國營聯招儀電電路學、電子學114 年第 19 題單選題

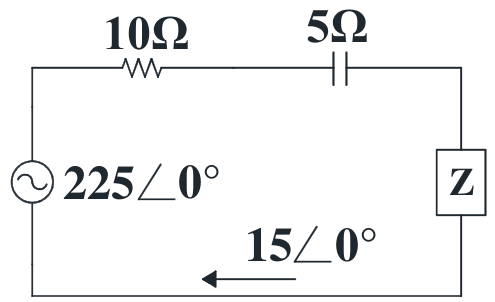

如右圖所示之電路圖，試求 Z 值為何？

題目圖片

A5∠45° Ω

B5√2∠45° Ω正確答案

C5∠30° Ω

D5√2∠30° Ω

答案與詳解

B

正確答案

利用交流歐姆定律求出電路總阻抗，再扣除已知的電阻與電容抗，即可解出未知阻抗 Z 並轉為極座標。

逐選項解析

A5∠45° Ω✕ 易錯陷阱

算出實部與虛部皆為5後，忘記乘以√2，誤以為大小為5。

B5√2∠45° Ω✓ 正確

C5∠30° Ω✕ 錯誤

大小與角度皆計算錯誤，實部與虛部相等時角度應為45°。

D5√2∠30° Ω✕ 錯誤
