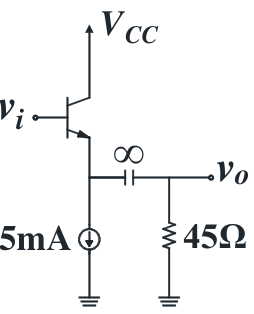

如右圖所示之電路，假設電流源為理想，且 VT = 25 mV，試求 vo／vi 值為何？
A0.3
B0.5
C0.7
D0.9正確答案
答案與詳解
為什麼答案是 D
正確。re = VT/IE = 25mV/5mA = 5Ω；理想電流源在交流分析中開路，故射極交流負載 RL=45Ω；電壓增益 vo/vi = RL/(re+RL) = 45/(5+45) = 0.9。符合共集極增益略小於 1 的特性。
考點：比例倒置考點：re 計算偏差考點：交流等效處理錯誤考點：電壓增益計算
