國營聯招 儀電電路學、電子學113 年第 4 題單選題考點：惠斯登電橋考點：電路分析

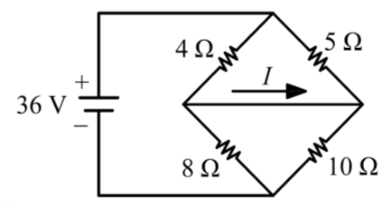

如右圖所示之電路圖，試求電流I值為何？

題目圖片
A0 A正確答案
B4 A
C8 A
D12 A
答案與詳解
A
正確答案
本題為標準的惠斯登電橋，因對角電阻乘積相等（4×10 = 5×8），電橋達到平衡，中間橋接線兩端等電位，故電流為 0A。

逐選項解析

A0 A惠斯登電橋✓ 正確
對角電阻乘積相等(4×10=5×8)，電橋平衡。左右兩節點的電位皆為 36V×(8/12) = 24V，電位差為0，故電流 I = 0A。
B4 A電路分析✕ 易錯陷阱
未察覺電橋平衡，可能誤將總電壓除以部分電阻而得出的錯誤數值。
C8 A✕ 錯誤
D12 A✕ 錯誤
