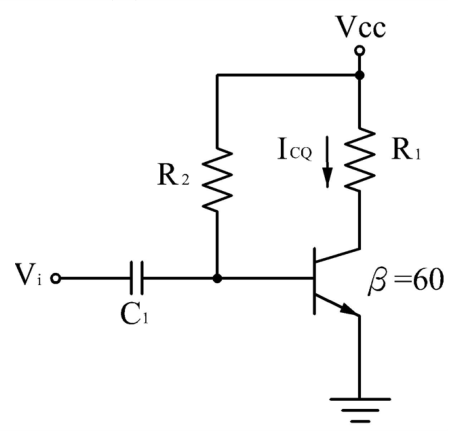

如右圖所示之電路圖，若電晶體工作在主動區，其輸出直流偏壓電流為ICQ = 3 mA，R1 = 2 kΩ，R2 = 30 kΩ且熱電壓 = 25 mV，試求基極端等效輸入電阻值為何？
A0.01 kΩ
B0.05 kΩ
C0.1 kΩ
D0.5 kΩ正確答案
答案與詳解
逐選項解析
A0.01 kΩ小信號參數✕ 錯誤
若數值約為 0.05 kΩ（50Ω），常見於誤把 VT 直接除以 IC（25mV/3mA≈8.3Ω）或漏乘 β，導致電阻值偏小，與正確的 0.5 kΩ 不符。
B0.05 kΩ基極電流✕ 易錯陷阱
0.05 此數值與基極電流 IB = 0.05 mA 相同，考生算出 IB 後若未再除以熱電壓即作答，會誤選此項；但其單位與物理意義皆非電阻。
C0.1 kΩ✕ 錯誤
D0.5 kΩ✓ 正確
