專技高考-建築師建築結構108 年第 11 題單選題

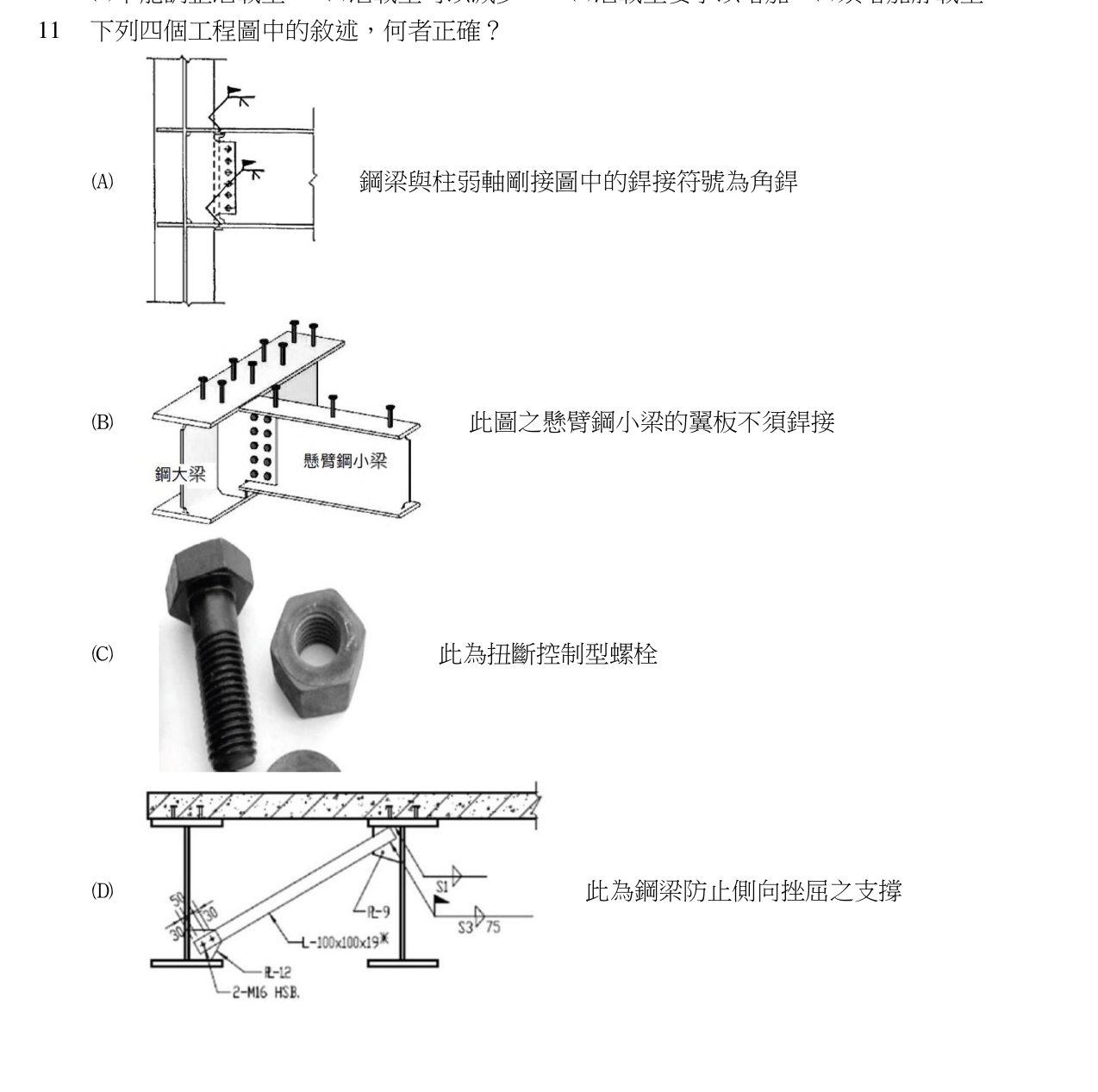

下列四個工程圖中的敘述，何者正確？
D正確答案
鋼結構工程圖判讀：懸臂梁接合必須能傳遞彎矩，斜撐接合標註需符合標準製圖規範。
為什麼答案是 D
斜撐接合細節正確。清晰標註角鋼規格(L-100x100x19)、高強度螺栓數量與規格(2-M16 HSB)，焊道符號(S1, S3)索引正確，符合鋼結構製圖標準。
載入中…
完整詳解
Pro · 無限重點 鋼結構工程圖判讀：懸臂梁接合必須能傳遞彎矩，斜撐接合標註需符合標準製圖規範。
秒殺技巧：圖B懸臂梁僅用腹板螺栓（剪力連接）無法抵抗彎矩，必錯；圖D斜撐接合標註完整（HSB螺栓、焊道符號），為正確工程圖。
逐選項分析
A✕
圖示梁柱接合細節。焊道符號繪製可能不符合標準製圖規範，例如現場焊道旗標位置、雙面角焊道符號應在參考線上下對稱標示，圖中符號表示方式有誤。
B✕ 陷阱

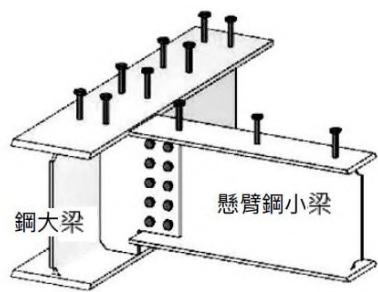

懸臂鋼小梁根部承受極大彎矩。圖中僅顯示腹板用螺栓連接（屬剪力連接），無法傳遞彎矩，結構細節嚴重錯誤，懸臂端會失效。
C✕
僅展示螺栓與螺帽實體照片，缺乏工程圖必要的規格標註（如螺栓等級、長度、預力等），無法作為正確的工程圖敘述。
D✓ 正確

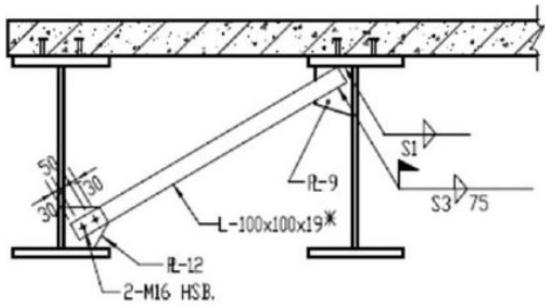

斜撐接合細節正確。清晰標註角鋼規格(L-100x100x19)、高強度螺栓數量與規格(2-M16 HSB)，焊道符號(S1, S3)索引正確，符合鋼結構製圖標準。
鋼結構接合類型與受力特性
| 接合類型 | 傳遞力量 | 常見做法 | 適用場景 |
|---|
| 剪力連接 | 僅剪力 | 腹板螺栓/角焊道 | 簡支梁端部 |
| 彎矩連接 | 剪力+彎矩 | 翼板+腹板螺栓/焊道 | 剛接框架、懸臂梁根部 |
| 斜撐接合 | 軸力 | 角鋼/接合板+螺栓/焊道 | 支撐系統 |
考選部最愛考懸臂梁接合陷阱。考生易誤以為『有螺栓連接就是安全的』，忽略懸臂梁根部必須傳遞彎矩，僅靠腹板剪力連接會導致結構失效。
