專技高考-建築師建築結構108 年第 3 題單選題

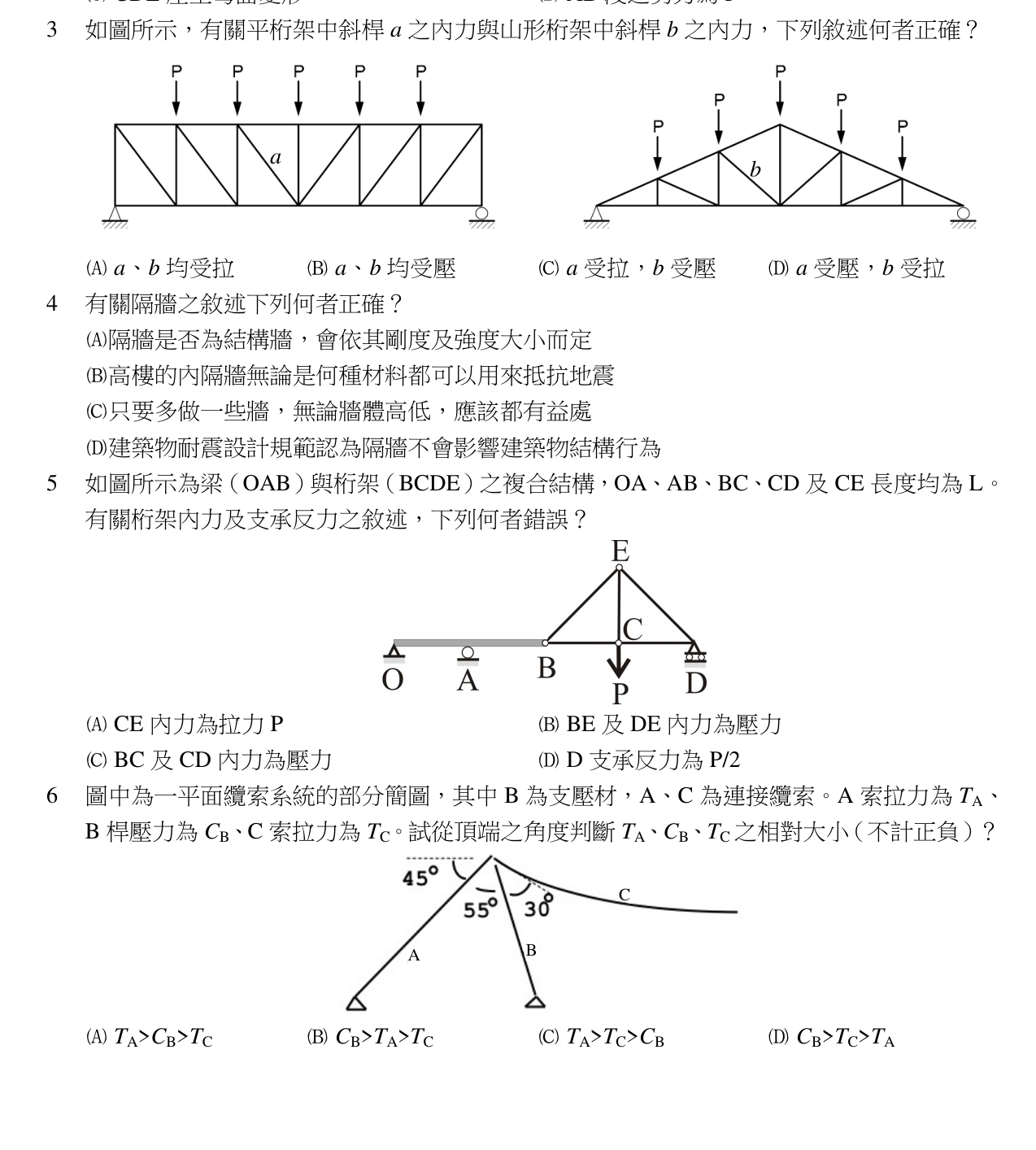

如圖所示，有關平桁架中斜桿 a 之內力與山形桁架中斜桿 b 之內力，下列敘述何者正確？

題目附圖

Aa、b 均受拉

Ba、b 均受壓

Ca 受拉，b 受壓正確答案

Da 受壓，b 受拉

答案與詳解

C

正確答案

平桁架斜桿 a 由下弦往上弦傾斜指向跨中，承受剪力時為拉力；山形桁架斜桿 b 為內部腹桿支撐屋脊向下載重，承受壓力。故 a 受拉、b 受壓，答案為 (C)。
