專技高考-建築師建築結構114 年第 19 題單選題

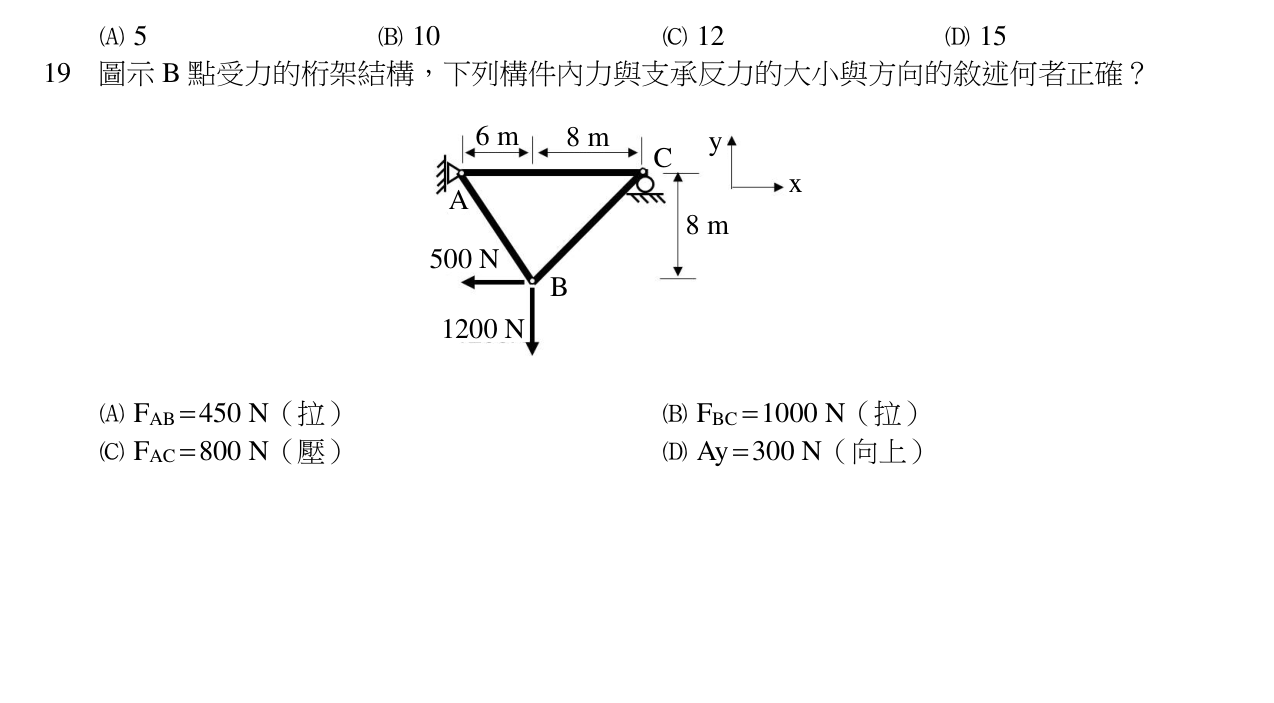

圖示 B 點受力的桁架結構，下列構件內力與支承反力的大小與方向的敘述何者正確？

題目附圖
AFAB=450 N（拉）
BFBC=1000 N（拉）
CFAC=800 N（壓）正確答案
DAy=300 N（向上）
答案與詳解
C
正確答案
從 B 點力平衡求 AB、BC 內力，判斷 AC 為壓力 800 N，故 (C) 正確。
