專技高考-建築師建築結構114 年第 25 題單選題

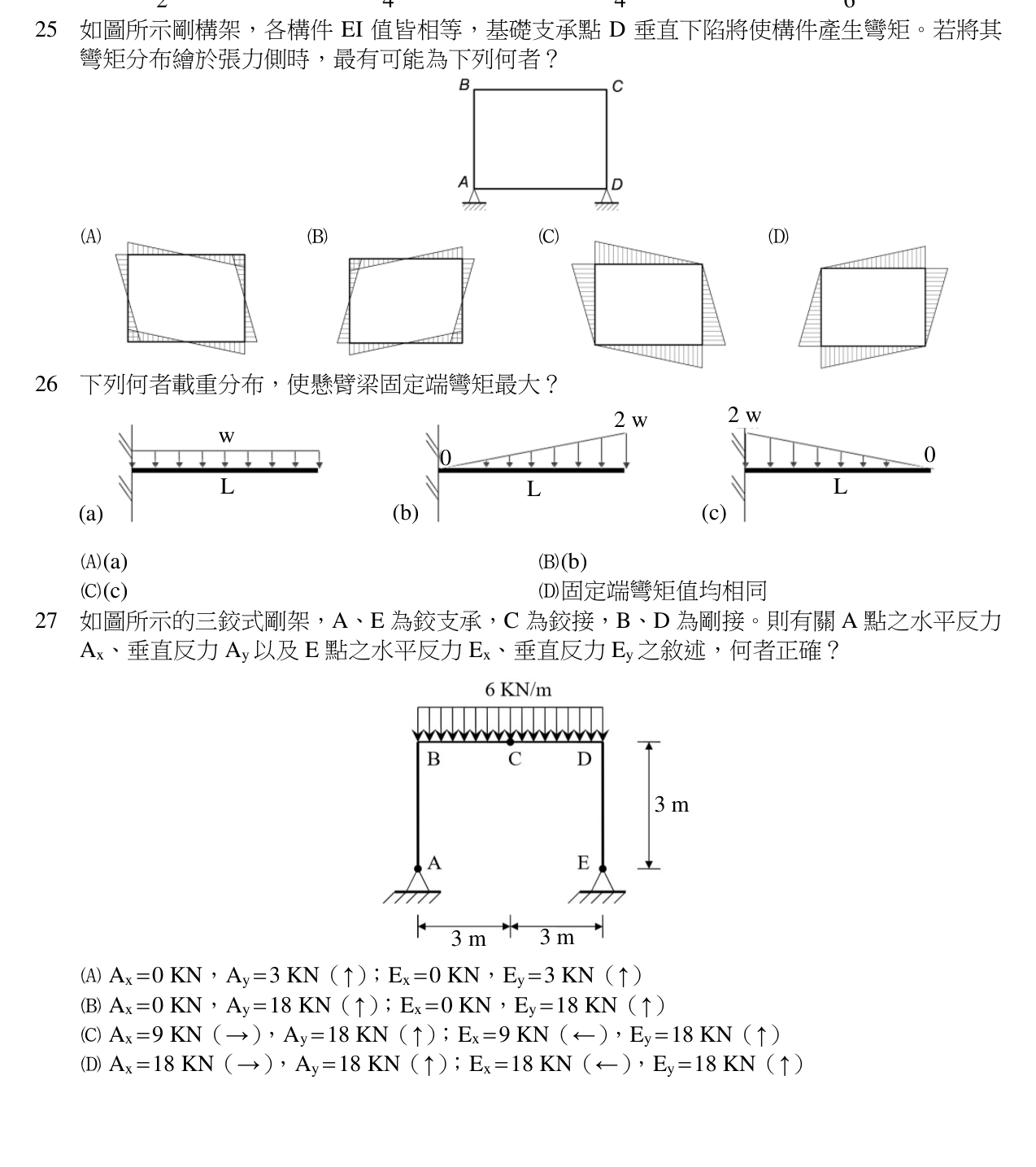

如圖所示剛構架，各構件 EI 值皆相等，基礎支承點 D 垂直下陷將使構件產生彎矩。若將其彎矩分布繪於張力側時，最有可能為下列何者？

題目附圖

A圖(a)正確答案

B圖(b)

C圖(c)

D圖(d)

答案與詳解

A

正確答案

D 點下陷使剛構架產生反對稱變形,張力側彎矩圖應呈現符合變形曲線曲率方向的分布,即(a)圖。

為什麼答案是 A

正確。彎矩繪於張力側,符合 D 點下陷後構架的變形曲線(各構件彎矩分布與凹凸方向一致)。
