專技高考-建築師
114 年 · 第 22 題
專技高考-建築師
建築結構
114 年
第 22 題
單選題

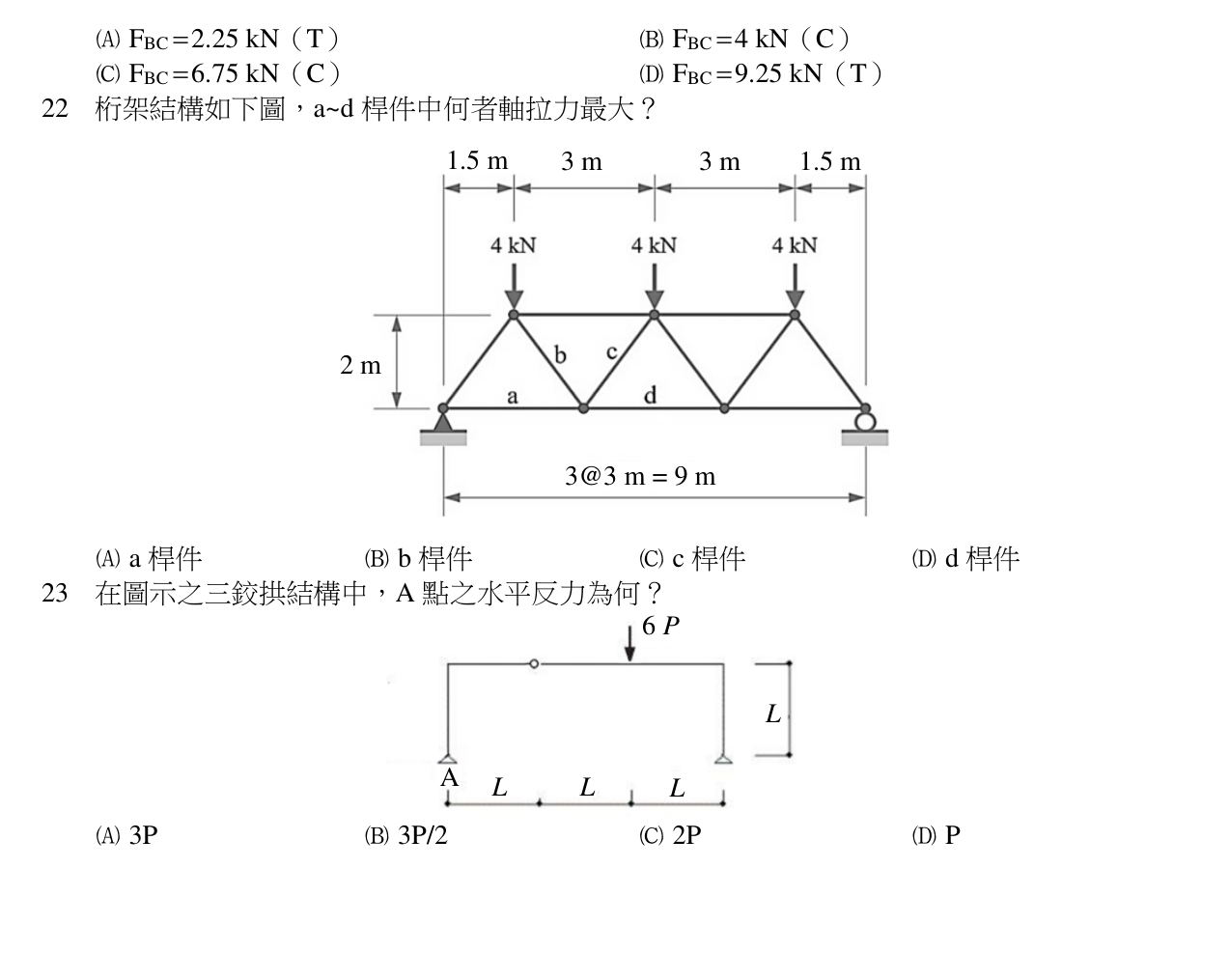

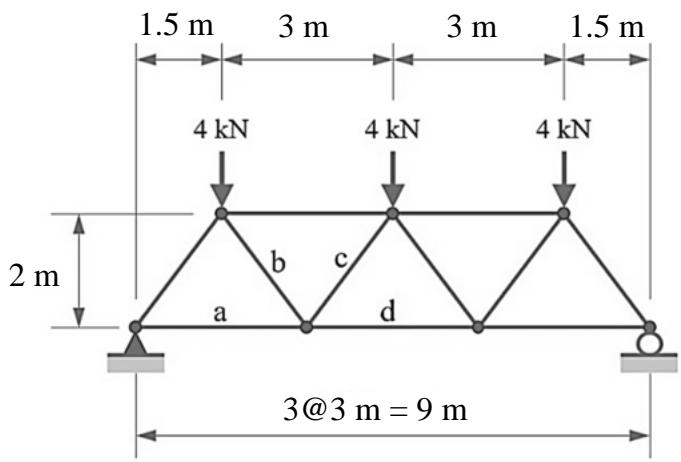

桁架結構如下圖，a~d 桿件中何者軸拉力最大？
A
a 桿件
B
b 桿件
C
c 桿件
D
d 桿件
正確答案
答案與詳解
D
正確答案
d 桿為跨中下弦水平桿，承受最大彎矩對應之拉力 \\(F_d=M_{\\max}/h=15/2=7.5\\,\\text{kN}\\)；a 為左端斜桿(壓)、b、c 為腹桿軸力較小，故拉力最大為 d，選 (D)。
