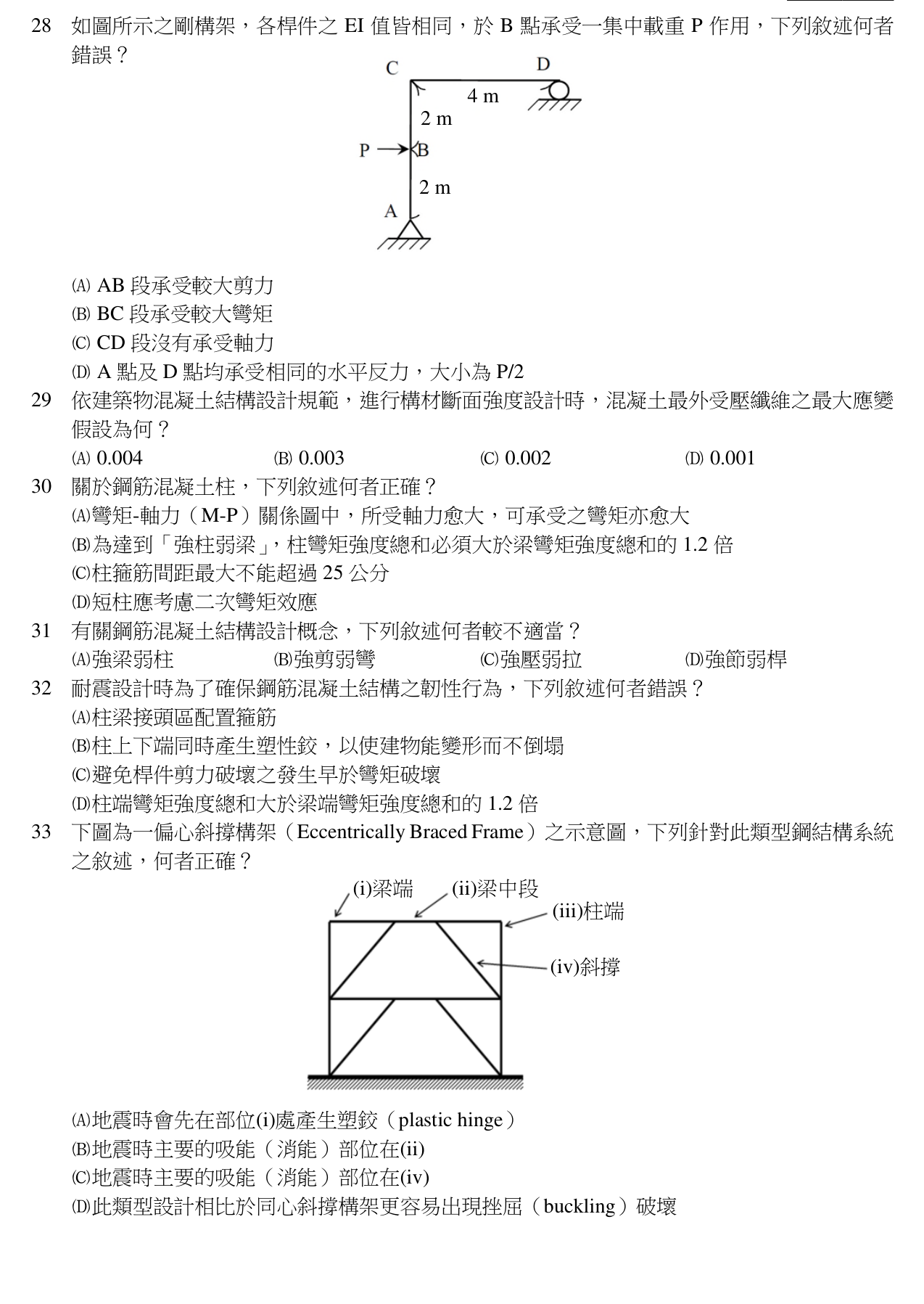

如圖所示之剛構架，各桿件之 EI 值皆相同，於 B 點承受一集中載重 P 作用，下列敘述何者錯誤？
AAB 段承受較大剪力
BBC 段承受較大彎矩
CCD 段沒有承受軸力
DA 點及 D 點均承受相同的水平反力，大小為 P/2正確答案
答案與詳解
逐選項解析
AAB 段承受較大剪力✕ 錯誤
AB 段須將 B 點水平力 P 傳至 A 鉸支承，剪力 = P；BC 段上方無水平外力，剪力為 0。
BBC 段承受較大彎矩✕ 錯誤
B 點彎矩 \(M_B = P \times 2 = 2P\)，BC 段（含 C 點）及由 CD 平衡傳遞之彎矩相對較大。
CCD 段沒有承受軸力✕ 錯誤
DA 點及 D 點均承受相同的水平反力，大小為 P/2✓ 正確
