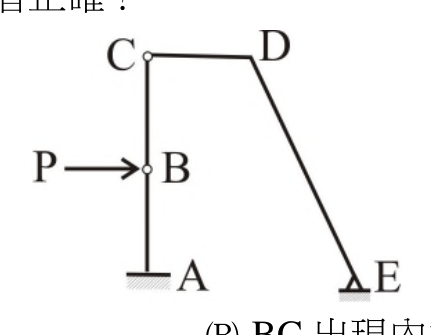

如圖所示之剛構架，AB、BC、CD 段之長度均為 L，DE 水平距離為 L，B、C 為鉸接。若 B 受水平力 P 作用，則下列敘述何者正確？
AA 支承反力彎矩為 PL/3
BBC 出現內力
CCDE 產生彎曲變形
DAB 段之剪力為 P正確答案
答案與詳解
逐選項解析
AA 支承反力彎矩為 PL/3固定端彎矩計算✕ 易錯陷阱
A為固定端，AB長度為L，水平力P全部由AB柱承擔，A端彎矩應為P×L（不是PL/3）。選項將彎矩除以3是錯誤的，PL/3無物理依據。
BBC 出現內力鉸接二力桿內力✕ 錯誤
BC兩端均為鉸接（B點鉸、C點鉸），且BC段無外力作用，為典型二力桿件。由於水平力P在B點作用，BC為垂直桿，兩端鉸接無橫向力，BC內力（軸力、剪力、彎矩）均為零。
CCDE 產生彎曲變形✕ 錯誤
DAB 段之剪力為 P✓ 正確
