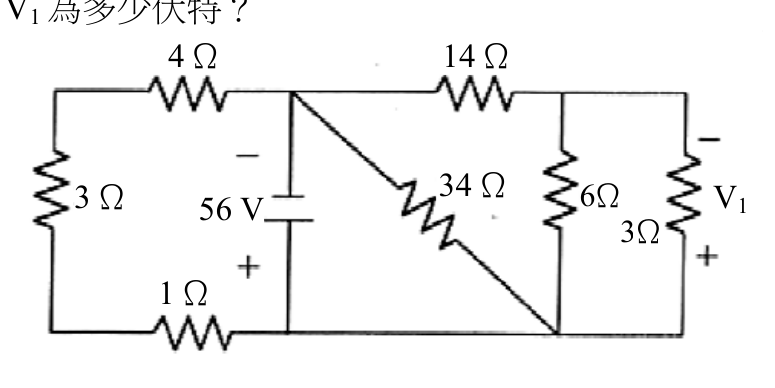

如圖所示電阻電路，電壓 V1 為多少伏特？[圖含：56V電源、1Ω、3Ω、6Ω、34Ω、14Ω、4Ω等電阻連接]
A1
B7正確答案
C4
D2
答案與詳解
為什麼答案是 B
正確答案。電路右側6Ω與3Ω並聯，等效2Ω；串聯34Ω後右側支路等效36Ω；左側3Ω與右側支路(含34Ω+2Ω=36Ω)並聯於56V電源（扣除4Ω+1Ω+14Ω串聯段）。依序計算：串聯在主幹上的電阻為4Ω+1Ω=5Ω（含14Ω共19Ω在右迴路），左支路3Ω並聯；最終流過右側並聯段(6Ω∥3Ω=2Ω)的電流乘以3Ω得V1=7V。
考點：分流計算錯誤考點：串並聯分壓分流考點：並聯誤算為串聯考點：電路結構誤判
