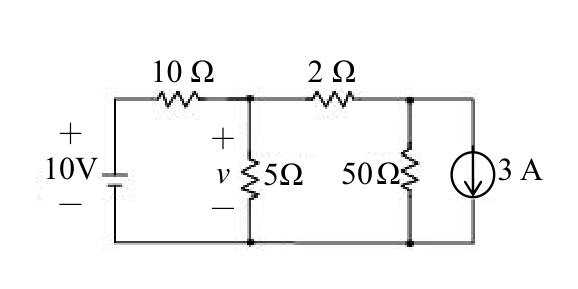

如圖示之電路，求電壓 v 之值約為何？[圖含：10V電源、2Ω、10Ω電阻]
A9.5 V
B5.9 V
C-9.5 V
D-5.9 V正確答案
答案與詳解
為什麼答案是 D
-5.9V為正確答案。設中間節點電壓為V1（5Ω上端），右節點為V2（50Ω上端）。由KCL列方程：(V1-10)/10 + V1/5 + (V1-V2)/2 = 0；(V2-V1)/2 + V2/50 = 3。解得V1≈-5.88V≈-5.9V，即v≈-5.9V
考點：電流源影響忽略考點：電流源方向符號考點：節點電壓計算錯誤考點：節點電壓法KCL
