基本電學大意107 年第 20 題單選題

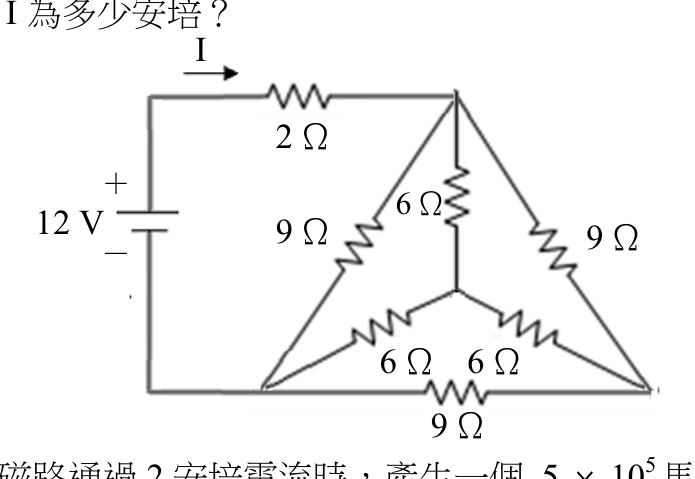

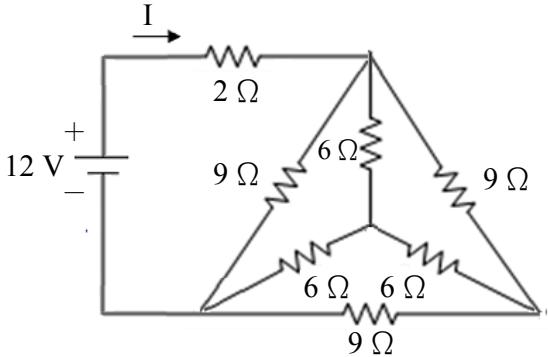

如圖所示電路，電流 $I$ 為多少安培？[圖含： $12 V$ 電源、 $2Ω$ 、 $6Ω$ 、 $9Ω$ 、 $6Ω$ 並聯串聯組合]

題目圖片

A1

B2正確答案

C3

D4

答案與詳解

B

正確答案

12V電源串聯2Ω，後接三角形(Delta)網路，化簡等效電阻後求總電流I=2A。

為什麼答案是 B

正確答案。三角網路等效電阻為4Ω，串聯2Ω共6Ω，I=12V÷6Ω=2A。
