初考-電子工程基本電學大意115 年第 18 題單選題

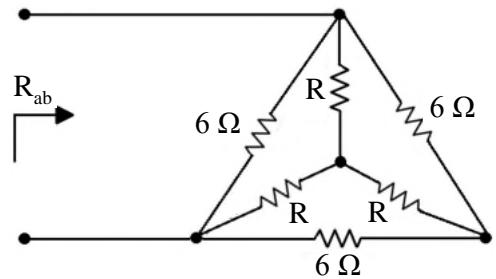

如圖所示之電路,其等效電阻 之阻值為 ,則電阻 為多少 ?

題目圖片
A2正確答案
B4
C6
D8
答案與詳解
A
正確答案
利用Y-Δ轉換把內部Y(三個R)轉成Δ後與外部Δ(三個6Ω)並聯,解得R=2Ω。

逐選項解析

A2✓ 正確
B4✕ 錯誤
R=4代入 \(\frac{12R}{6+3R}=\frac{48}{18}=2.67\neq2\)。
C6✕ 錯誤
R=6代入得 \(\frac{72}{24}=3\neq2\)。
D8✕ 錯誤
