初考-電子工程
113 年 · 第 14 題
初考-電子工程
基本電學大意
113 年
第 14 題
單選題

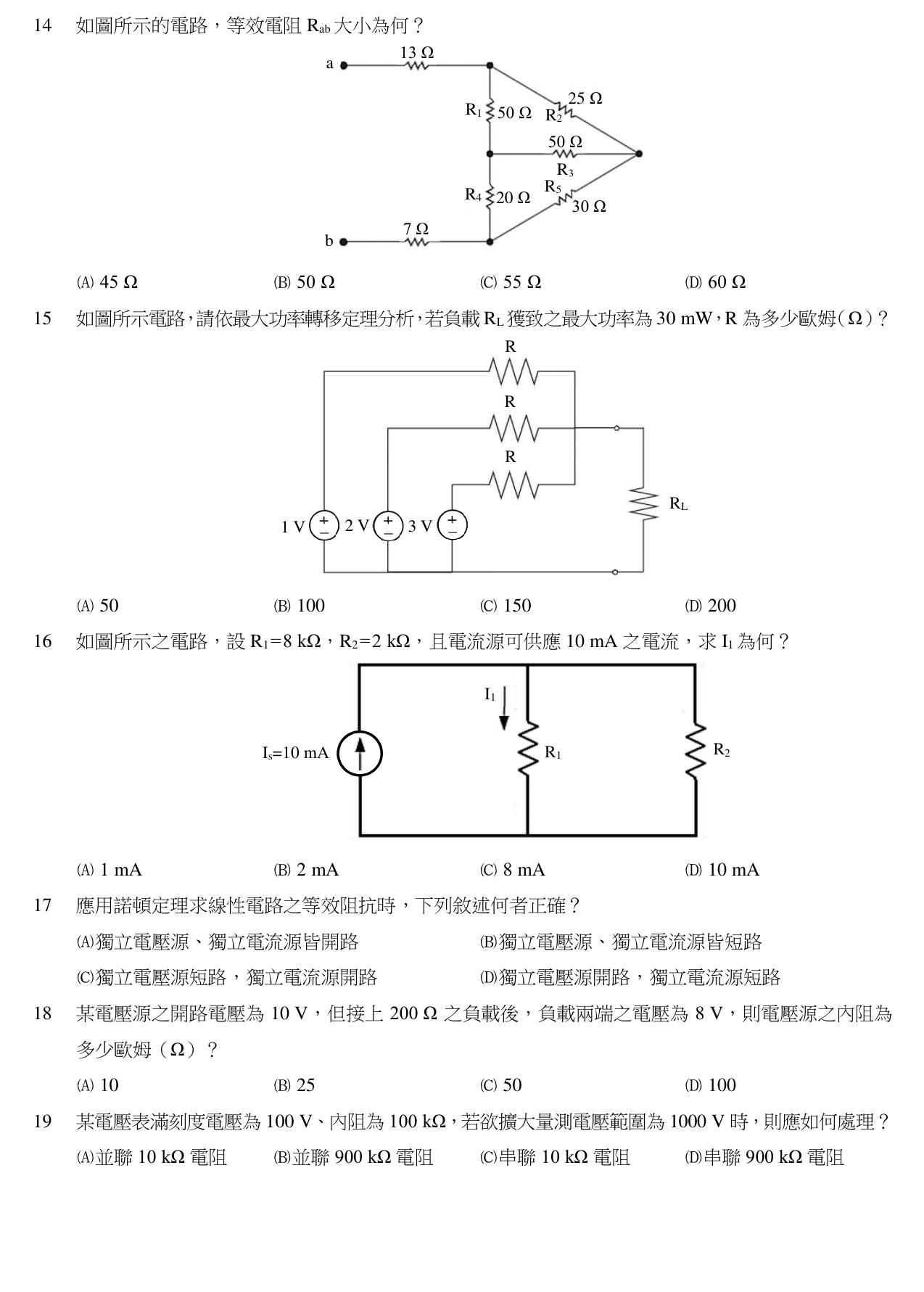

如圖所示的電路，等效電阻 Rab 大小為何？
A
45 Ω
B
50 Ω
正確答案
C
55 Ω
D
60 Ω
答案與詳解
B
正確答案
利用 Y-Δ（或 Δ-Y）轉換化簡含 R2、R3、R5 的三角形，再與 R1、R4 串並聯後加上 13Ω 與 7Ω，得 Rab=50Ω。
