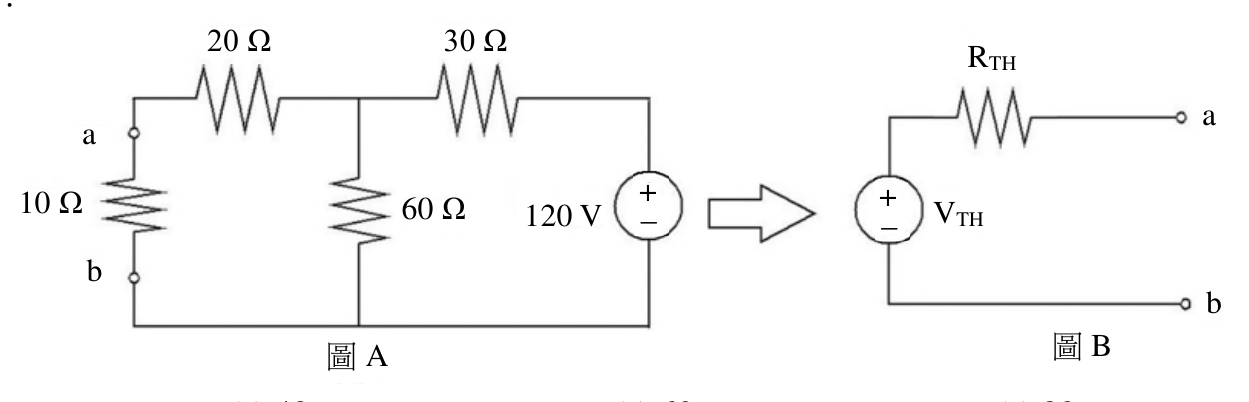

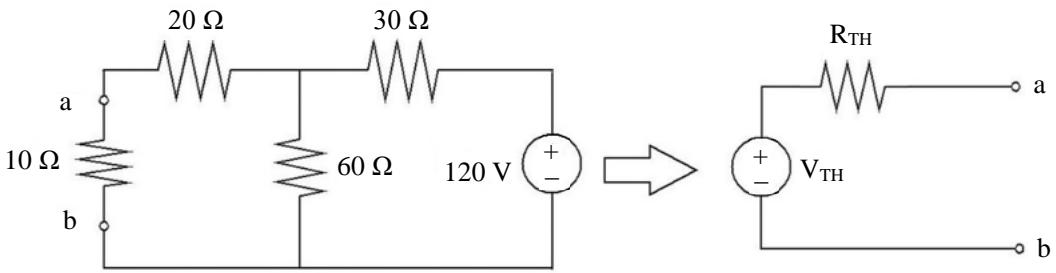

圖 B 所示為圖 A 移去 $10\Omega$ 後、自端點 a-b 所視之戴維寧等效電路，求戴維寧等效電壓 $V_{TH}$ 為多少伏特（V）？

移去10Ω後，a-b開路。電路為120V串聯：20Ω→30Ω→60Ω（60Ω跨接於a-b間上方節點至底部）。電流I=120/(20+30+60)=120/110≈不對；重新看圖：20Ω與60Ω並聯後再串30Ω？依圖A，20Ω串接在上方橫向，60Ω垂直並聯在中間節點，30Ω再串接，最後接120V。正確路徑：120V→30Ω→(20Ω串10Ω位置開路，60Ω在中間)。實際圖A結構：左側a-b端串10Ω，上方橫向20Ω連到中間節點，中間節點有60Ω下接b，再由中間節點經30Ω接120V正端，120V負端接b。移去10Ω後a-b開路，VTH=V_ab=V_a-V_b。節點分析：中間節點M，120V正端經30Ω到M，M經20Ω到a（開路，無電流流過20Ω），M經60Ω到b(負端)。因a-b開路且20Ω無電流，V_a=V_M。電流=120/(30+60)=120/90=4/3A，V_M=120V×60/90=80V，故VTH=80V
