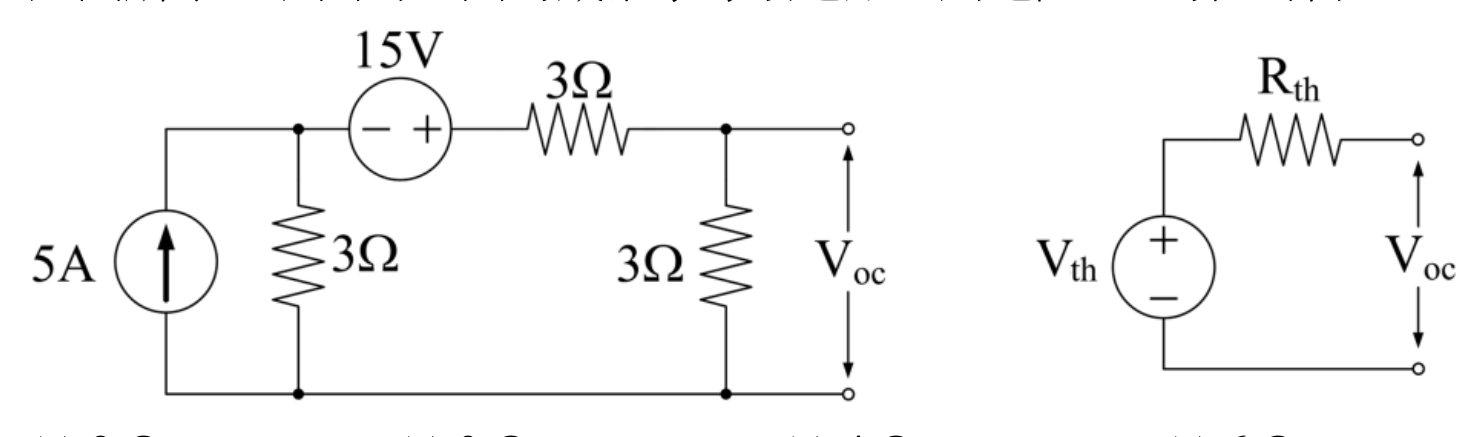

如圖所示，右圖為左圖的戴維寧等效電路，則電阻 Rth 的值為何？
A2 Ω正確答案
B3 Ω
C4 Ω
D6 Ω
答案與詳解
逐選項解析
A2 Ω戴維寧等效電阻✓ 正確
去活化獨立源後（15V電壓源短路，5A電流源斷路），從輸出端口看入：串聯的3Ω與左側並聯的3Ω（5A斷路後左邊3Ω獨立存在，15V短路後右節點那個3Ω與串聯3Ω串成6Ω），6Ω再與右側3Ω並聯：Rth = 6∥3 = (6×3)/(6+3) = 18/9 = 2Ω。
B3 Ω電阻誤讀✕ 易錯陷阱
3Ω是電路中單一電阻值，直接讀取單一元件數值而忽略並聯/串聯組合，屬常見陷阱，未正確計算等效電阻。
C4 Ω✕ 錯誤
D6 Ω✕ 錯誤
