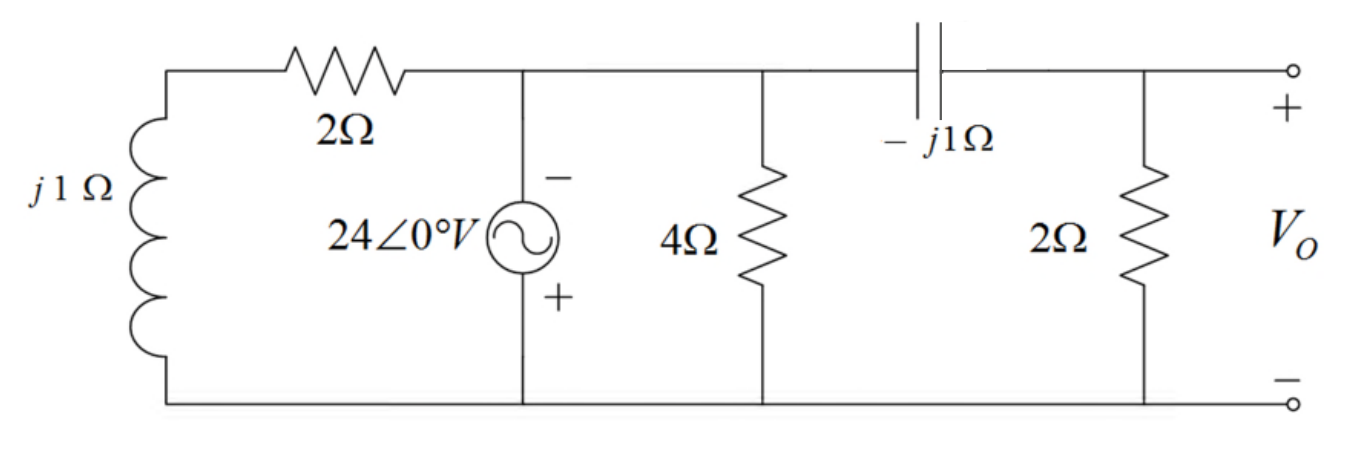

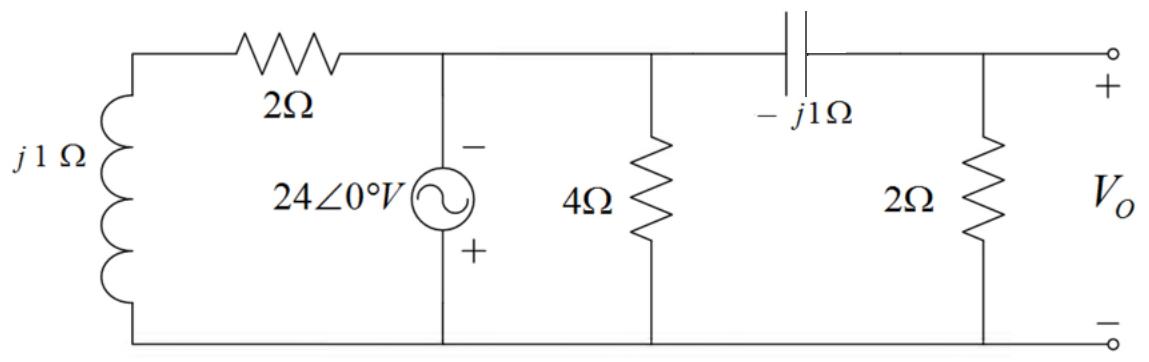

如圖所示，求電壓 為何？
A V
B V正確答案
C V
D V
答案與詳解
為什麼答案是 B
21.46∠-153.4°V：正確答案。電源標示上(-)下(+)，等效電源為-24V，電流流經j1Ω(串聯於外圈)與2Ω串聯後，節點電壓再透過(-j1Ω)與(2Ω)分壓，最終2Ω上電壓約21.46∠-153.4°V，相位落在第三象限反映電感、電容混合移相效果。
考點：阻抗分壓相位錯誤考點：節點分析+阻抗分壓考點：單一移相陷阱考點：阻抗計算錯誤
