身心障礙人員考試身障五等-電子工程基本電學大意112 年第 16 題單選題

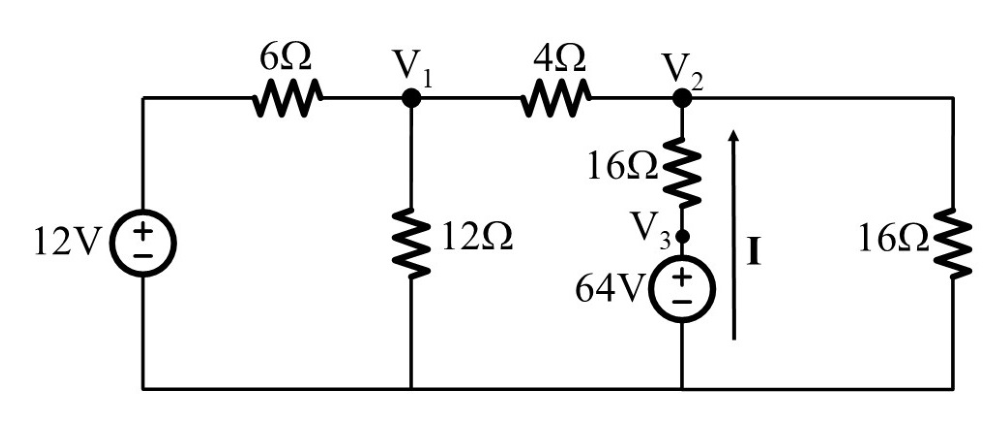

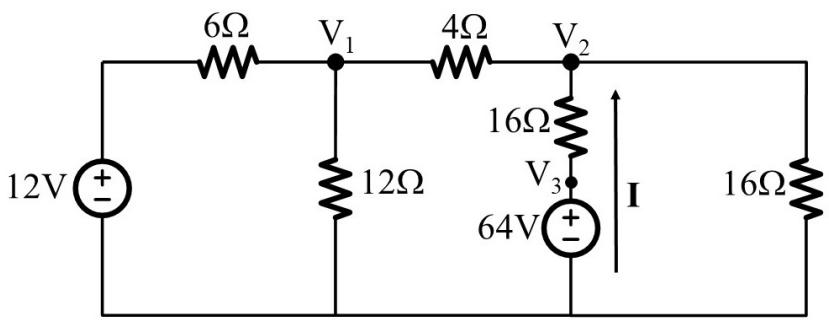

如圖所示之電阻電路，流經 的電流 I 值為何？

題目圖片
A1.25A
B1.5A
C2.5A
D2.75A正確答案
答案與詳解
D
正確答案
用節點電壓法解電路：設V1、V2、V3三個節點，列KCL方程聯立求解，最終由V2求出流經右側16Ω的電流I = 2.75A

為什麼答案是 D

正確答案。節點電壓法求得V2=44V，電流I向上流入右側16Ω（並聯於V2與地之間），I = 44/16 = 2.75A。
