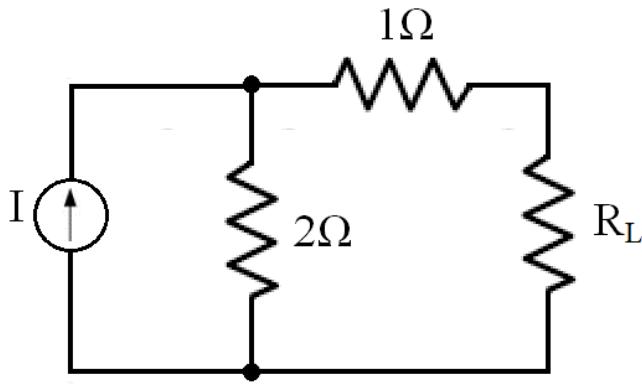

如圖所示之電路，已知可變電阻 時，電流源輸出功率為 30 瓦特。當可變電阻調為 時，電流源的輸出功率為多少瓦特？
A60
B30
C25正確答案
D15
答案與詳解
為什麼答案是 C
正確答案。電路：電流源I並聯2Ω，同時並聯(1Ω+RL)串聯支路。RL=2Ω時端電壓V=I×(2‖3)=6I/5，功率=I×V=6I²/5=30 → I²=25，I=5A。RL=1Ω時端電壓V'=I×(2‖2)=5×1=5V，輸出功率=I×V'=5×5=25W
載入中…
正確答案。電路：電流源I並聯2Ω，同時並聯(1Ω+RL)串聯支路。RL=2Ω時端電壓V=I×(2‖3)=6I/5，功率=I×V=6I²/5=30 → I²=25，I=5A。RL=1Ω時端電壓V'=I×(2‖2)=5×1=5V，輸出功率=I×V'=5×5=25W
