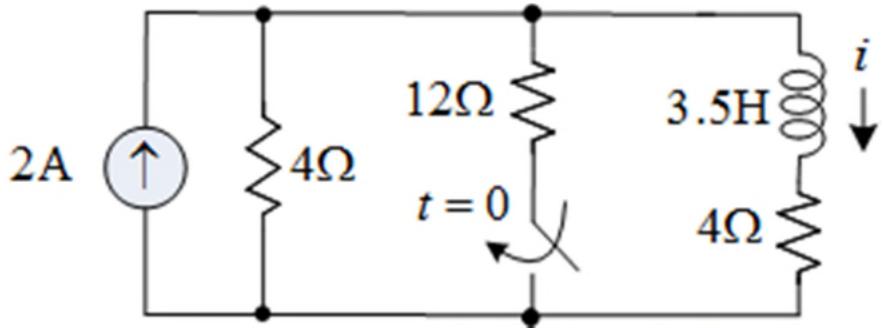

如圖示之電路，開關於 $t=0$ 時閉合，求 $i(\infty )$ 為何？

t→∞電感短路：電路為2A源並聯4Ω，再並聯(12Ω串聯0Ω電感)，再並聯4Ω。等效：左側4Ω‖12Ω‖4Ω。先算12Ω‖4Ω=3Ω，再3Ω‖4Ω=12/7Ω不對；正確拓樸：開關閉合後，12Ω支路接通，右側為3.5H(短路)串4Ω。節點電壓V：(V/4)+(V/12)+(V/4)=2，V×(1/4+1/12+1/4)=2，V×(3/12+1/12+3/12)=2，V×(7/12)=2，V=24/7。電感支路電流i=V/4=(24/7)/4=6/7 A。
