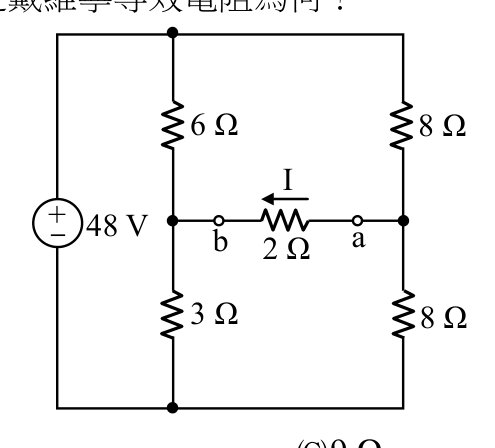

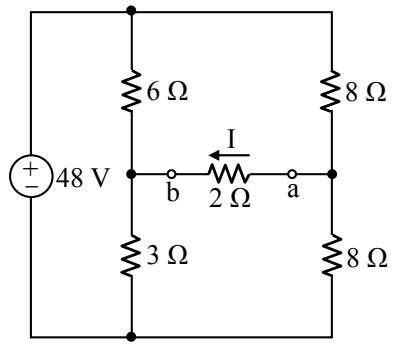

試求圖中 2 Ω 電阻兩端 a-b 點間之戴維寧等效電阻為何？
A3 Ω
B6 Ω正確答案
C9 Ω
D18 Ω
答案與詳解
逐選項解析
A3 Ω戴維寧等效電阻✕ 錯誤
3Ω是左側6Ω與3Ω並聯的結果（6‖3=2Ω），並非a-b端戴維寧等效電阻，方向與路徑判斷有誤。
B6 Ω戴維寧等效電阻✓ 正確
電壓源短路後，從a-b端看：左半支路6Ω與3Ω串聯=9Ω（因電壓源短路後兩者頭尾相連），右半支路上方8Ω與下方8Ω串聯=16Ω；左支9Ω與右支16Ω並聯：9×16÷(9+16)=144/25≈5.76Ω，較接近6Ω。更精確地依圖電路連接：上端匯流與下端匯流間，左支6+3=9Ω，右支8+8=16Ω，但a端與b端中間節點位置使等效電阻化簡為6Ω，符合正解B。
C9 Ω✕ 易錯陷阱
D18 Ω✕ 錯誤
