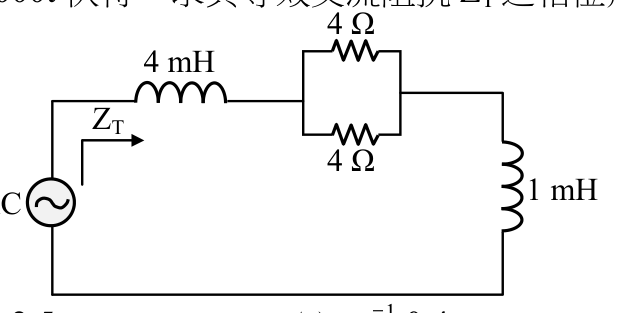

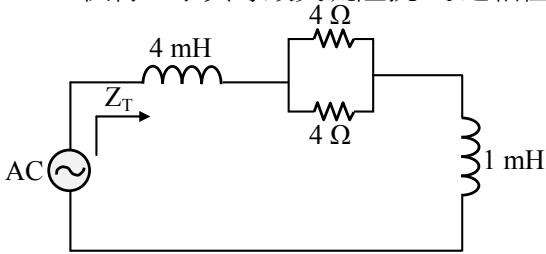

如圖示電路，若交流電源為 伏特，求其等效交流阻抗 之相位角為多少？
A正確答案
B
C
D
答案與詳解
為什麼答案是 A
ω=1000 rad/s。4mH電感阻抗=jω×0.004=j4Ω；1mH電感阻抗=jω×0.001=j1Ω；兩個4Ω電阻並聯=2Ω。電路結構：4mH(j4Ω)串聯[4Ω//4Ω=2Ω]再串聯1mH(j1Ω)。Z_T = j4 + 2 + j1 = 2 + j5。相位角=tan⁻¹(5/2)=tan⁻¹2.5，為正值(電感性電路)。
載入中…
ω=1000 rad/s。4mH電感阻抗=jω×0.004=j4Ω；1mH電感阻抗=jω×0.001=j1Ω；兩個4Ω電阻並聯=2Ω。電路結構：4mH(j4Ω)串聯[4Ω//4Ω=2Ω]再串聯1mH(j1Ω)。Z_T = j4 + 2 + j1 = 2 + j5。相位角=tan⁻¹(5/2)=tan⁻¹2.5，為正值(電感性電路)。
