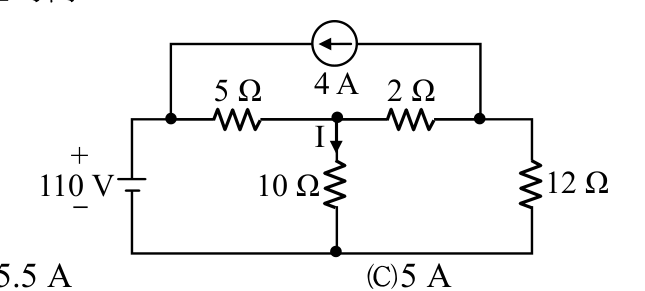

如圖示之電路，求電流 I 之值為何？
A2.5 A
B5.5 A
C5 A正確答案
D4.5 A
答案與詳解
為什麼答案是 C
正確答案。設中間節點電壓為V_n，左側節點接110V，右側12Ω接地。上支路：電流源4A向左(方向朝左上方)，5Ω在左段、2Ω在右段。對中間節點列KCL：(110-V_n)/5 - 4 = V_n/10 + (V_n)/（2+12的等效）；整理後V_n=50V，I=V_n/10=5A。
考點：KCL節點分析誤算考點：電流源方向判斷錯誤考點：KCL節點電壓法考點：節點方程遺漏分量
