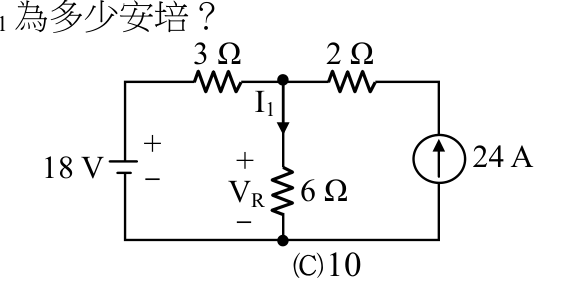

如圖所示，流經電阻 的電流 為多少安培？
A24
B12
C10正確答案
D8
答案與詳解
為什麼答案是 C
節點電壓法：設上方中間節點電壓為V。KCL：(18-V)/3 = V/6 + (V-0)/2（右邊2Ω電流流向電流源）。電流源24A提供電流，右側支路電流由電流源決定。正確列式後解得V=60V，I₁=V/6=60/6=10A
考點：電流源誤用考點：KCL計算錯誤考點：節點電壓法考點：節點方程錯誤
