如下電路，試以 KVL 法計算 vc 之值？ (A) 4 V (B) 5 V (C) 6 V (D) 10 V

五等-電子工程基本電學大意106 年第 18 題單選題考點：KVL迴路分析

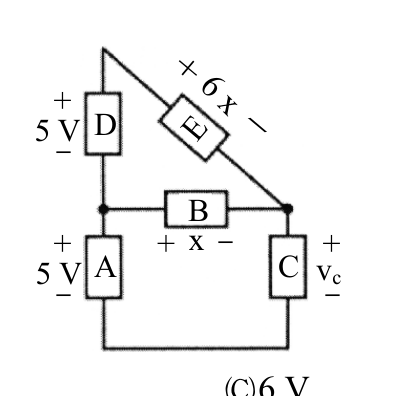

如下電路，試以 KVL 法計算 $v_{c}$ 之值？

4

V正確答案

5

6

10

答案與詳解

正確答案

運用克希荷夫電壓定律(KVL)列出迴路方程式，先由上迴路解出未知數x，再代入下迴路求得Vc。

A4 VKVL迴路分析✓ 正確

依據 KVL，上迴路電壓升降和為零：5 - 6x + x = 0，解得 x = 1A。下迴路 KVL：5 - x - Vc = 0，代入 x = 1A，解得 Vc = 4V。

B5 VKVL迴路分析✕ 易錯陷阱

若未扣除元件B的電壓降，直接將元件A的電壓視為Vc，會誤以為是5V，忽略了中間的電壓變化。

C6 V✕ 易錯陷阱

D10 V✕ 錯誤
