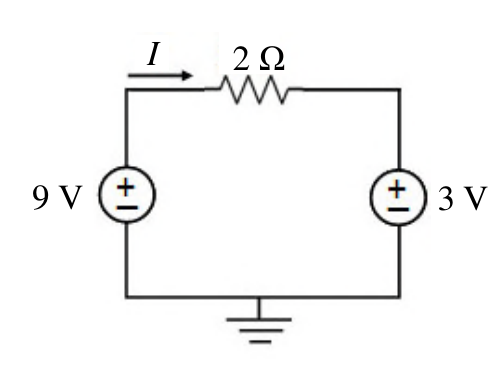

如圖所示，求電流 I 為何？
A3 安培正確答案
B-3 安培
C6 安培
D-6 安培
答案與詳解
逐選項解析
A3 安培KVL單迴路✓ 正確
圖中電流I向右流過2Ω電阻。沿迴路KVL：+9V（左側電源正端朝上，供電）-2I-3V（右側電源正端朝上，對電流而言為反向負載）=0，解得I=(9-3)/2=3A，正值代表與圖中箭頭方向一致。
B-3 安培電源極性判斷✕ 易錯陷阱
-3A表示電流方向與箭頭相反，這是誤判3V電源方向所致。實際右側3V源正端朝上，與電流方向形成壓降而非助壓，故KVL為9-3=6，I=+3A而非-3A。
C6 安培✕ 錯誤
D-6 安培✕ 錯誤
