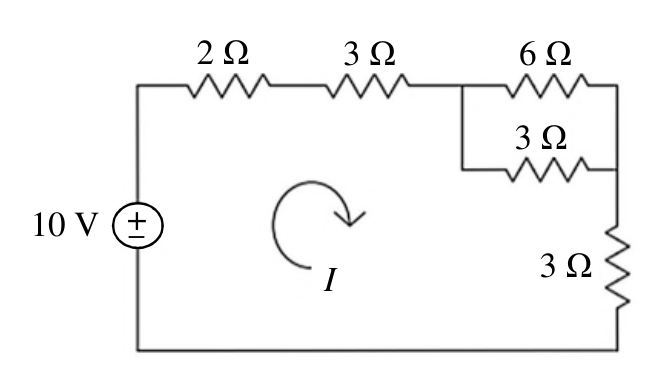

如圖所示之電路，求 $6 \Omega$ 電阻所消耗的功率為何？ (A) 1/3 W (B) 2/3 W (C) 1 W (D) 2 W

正確答案為 B。 10V電源串2Ω+3Ω後接右側並聯網路(6Ω與3Ω串聯，再與3Ω並聯)，求6Ω消耗功率為2/3 W (A) 1/3 W 是誤將流過6Ω的電流算成1/3 A時得出的錯誤結果，常見於分流步驟計算錯誤。 (C) 1 W 對應電流為約0.408 A流過6Ω，與實際電路計算不符。

共 3 類科共用卷

鐵路人員考試高員三級-電力工程鐵路人員考試高員三級-電子工程鐵路人員員級考試-機檢工程

基本電學大意111 年第 19 題單選題

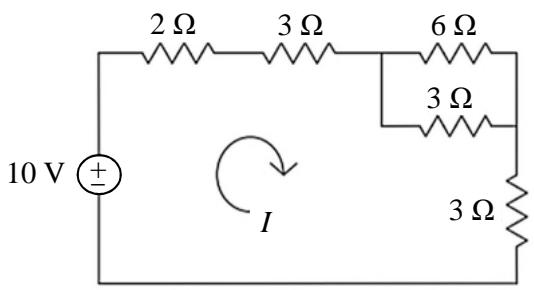

如圖所示之電路，求 $6Ω$ 電阻所消耗的功率為何？

\frac{1}{3}

\frac{2}{3}

W正確答案

1

2

答案與詳解

正確答案

10V電源串2Ω+3Ω後接右側並聯網路(6Ω與3Ω串聯，再與3Ω並聯)，求6Ω消耗功率為2/3 W

A1/3 W✕ 易錯陷阱

1/3 W 是誤將流過6Ω的電流算成1/3 A時得出的錯誤結果，常見於分流步驟計算錯誤。

B2/3 W✓ 正確

C1 W✕ 錯誤

1 W 對應電流為約0.408 A流過6Ω，與實際電路計算不符。

D2 W✕ 錯誤

這題的完整詳解,註冊就能看 · 每天 2 題免費

精選詳解
