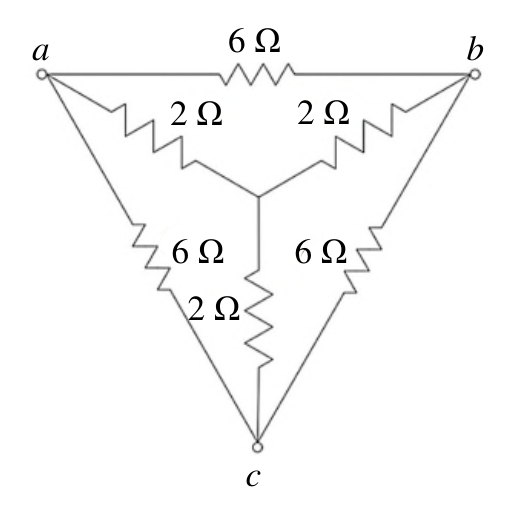

如圖所示之網路，求從 a, c 兩端看進去之等效電阻為何？

利用對稱性：圖中三角形外層各邊為6Ω（ab邊）、6Ω（左ac邊）、6Ω（右bc邊），內層中心Y形各支臂為2Ω，共三組（a→中心2Ω、b→中心2Ω、c→中心2Ω）。從a、c端施加電壓，b點因對稱懸空（a-b-c路徑對稱），可用節點分析：外層a-b路徑6Ω與內層a→中心→c路徑(2+2)=4Ω，再與外層a-c路徑6Ω並聯，以及b端迴路影響後計算，Rac=2Ω。
