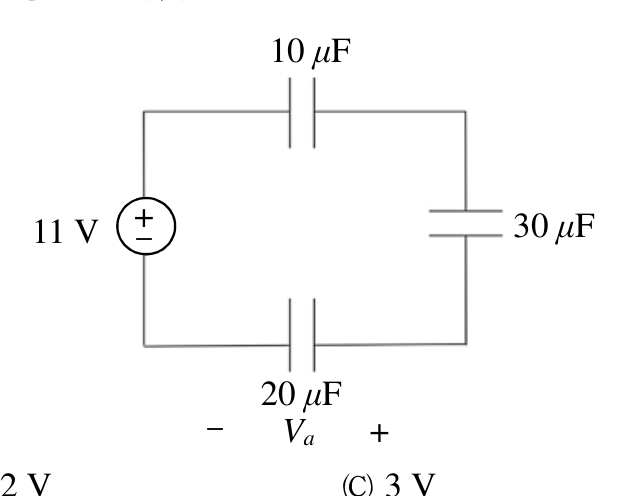

如圖所示之電路，求 Va 之穩態電壓為何？
A6 V
B2 V
C3 V正確答案
D5 V
答案與詳解
為什麼答案是 C
圖中10μF（上）、30μF（右）、20μF（下）三顆電容串聯接11V。串聯等效：1/C_eq=1/10+1/20+1/30=6/60+3/60+2/60=11/60，C_eq=60/11μF。總電荷Q=C_eq×V=(60/11)×11=60μC。Va=Q/C_20=60/20=3V。
載入中…
圖中10μF（上）、30μF（右）、20μF（下）三顆電容串聯接11V。串聯等效：1/C_eq=1/10+1/20+1/30=6/60+3/60+2/60=11/60，C_eq=60/11μF。總電荷Q=C_eq×V=(60/11)×11=60μC。Va=Q/C_20=60/20=3V。
