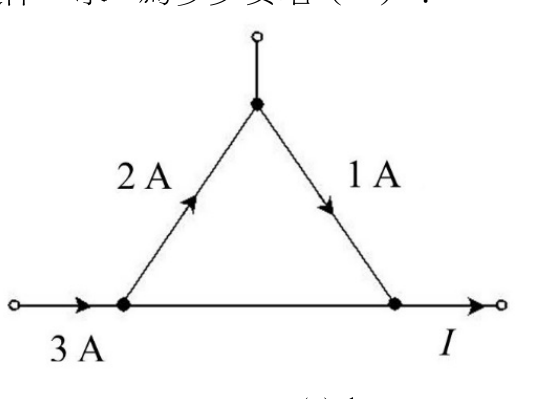

如圖所示，依克希荷夫電流定律，求 I 為多少安培（A）？ (A) 1 (B) 0 (C) -1 (D) -2

正確答案為 D。 KCL：節點電流代數和為零，流入為正流出為負，右下節點：3A流入、2A和1A已離開，求I方向與大小。 (A) 【KCL節點電流】I=1A忽略了底部電流在右下節點的完整疊加，計算不完整。 (B) 【KCL節點電流】I=0忽略流入右下節點的底線電流，不符合KCL守恆。

共 3 類科共用卷

鐵路人員考試高員三級-電力工程鐵路人員考試高員三級-電子工程鐵路人員員級考試-機檢工程

基本電學大意111 年第 14 題單選題考點：KCL節點電流

如圖所示，依克希荷夫電流定律，求 I 為多少安培（A）？

C-1

D-2正確答案

答案與詳解

正確答案

KCL：節點電流代數和為零，流入為正流出為負，右下節點：3A流入、2A和1A已離開，求I方向與大小。

A1KCL節點電流✕ 錯誤

I=1A忽略了底部電流在右下節點的完整疊加，計算不完整。

B0KCL節點電流✕ 錯誤

I=0忽略流入右下節點的底線電流，不符合KCL守恆。

C-1✕ 易錯陷阱

D-2✓ 正確
