社工心理法醫基本電學大意104 年第 24 題單選題

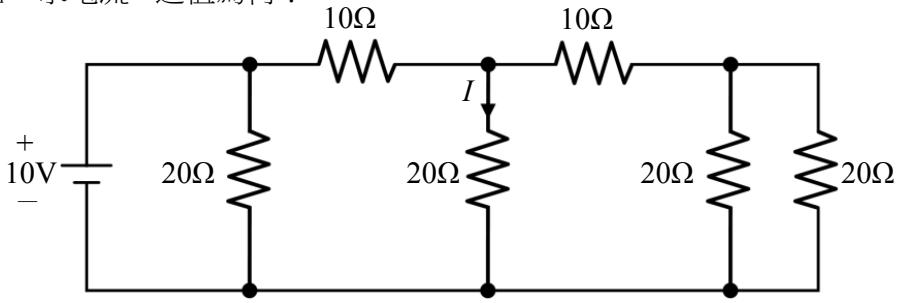

如圖示之電路，求電流 $I$ 之值為何？

題目附圖

A

1

A

B

\frac{1}{8}

A

C

\frac{1}{2}

A

D

\frac{1}{4}

A正確答案

答案與詳解

D

正確答案

利用由右至左的電阻串並聯化簡，求出目標節點的等效電阻與電壓，再依歐姆定律算出電流為1/4A。

為什麼答案是 D

將電流I右側電路化簡得到等效電阻20Ω，與電流I所在的20Ω並聯後等效為10Ω。依分壓定理求得該節點電壓為5V，故I = 5V / 20Ω = 1/4A。

考點：總電流誤認考點：計算錯誤考點：分支電流誤認考點：串並聯與分壓
