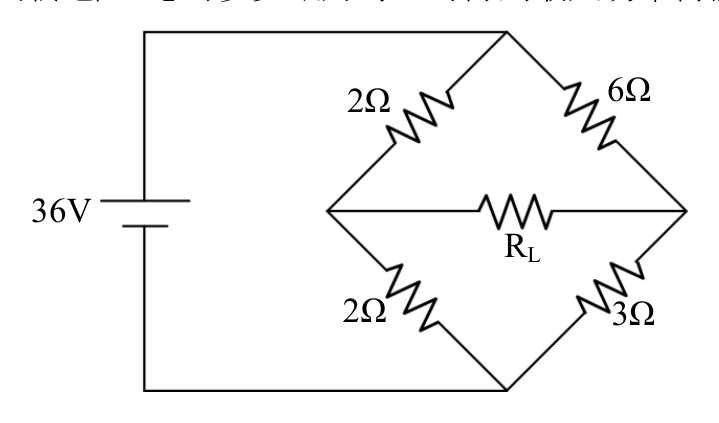

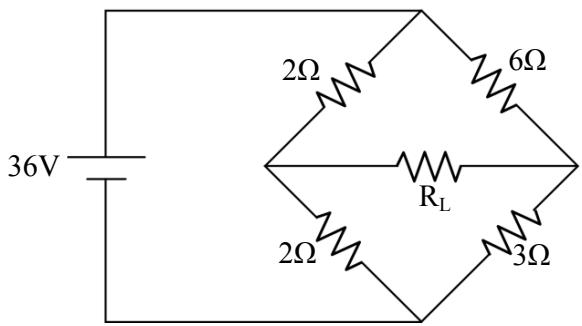

如圖所示電阻電路，負載電阻RL為多少歐姆時，可得到最大功率轉換？

最大功率轉移定理：RL=Rth。將36V短路後，從RL兩端往電路看入：左上2Ω與右上6Ω串聯=8Ω，左下2Ω與右下3Ω串聯=5Ω，8Ω//5Ω=40/13... 重新確認拓撲：圖為菱形(惠斯登橋)，左節點為A，右節點為B，RL跨接A-B中間。電源正端接頂點、負端接底點。頂點→左上2Ω→A，頂點→右上6Ω→B，A→RL→B，A→左下2Ω→底點，B→右下3Ω→底點。短路電源後Rth=(2Ω//2Ω)串(6Ω//3Ω)不對。正確：頂底短路後，A點看到：2Ω(到頂)//2Ω(到底)=1Ω；B點看到：6Ω(到頂)//3Ω(到底)=2Ω；Rth=1Ω+2Ω=3Ω。RL=3Ω可獲最大功率。
