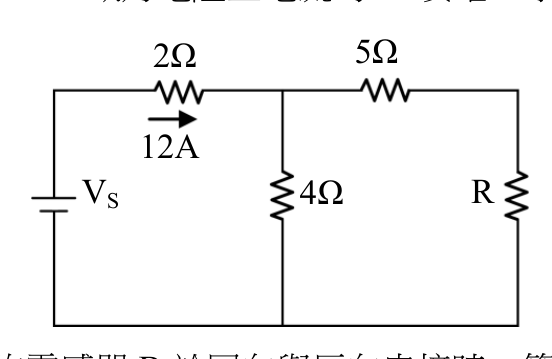

如圖示電阻電路，若 $V_{s}=56\ V$ ，2 歐姆電阻上電流為 12 安培，求電阻 R 為多少 $\Omega$ ?

正確答案為 A。利用KVL與節點電壓法：2Ω上12A電流→求各節點電壓→再算流入R的電流→得R=3Ω

五等-電子工程基本電學大意104 年第 8 題單選題

如圖示電阻電路，若 $V_{s} = 56 V$ ， $2$ 歐姆電阻上電流為 $12$ 安培，求電阻 $R$ 為多少 $Ω$ ？

3

正確答案

5

7

9

答案與詳解

正確答案

利用KVL與節點電壓法：2Ω上12A電流→求各節點電壓→再算流入R的電流→得R=3Ω

正確答案。R兩端電壓=12V，流過R的電流=4A，故R=12/4=3Ω
