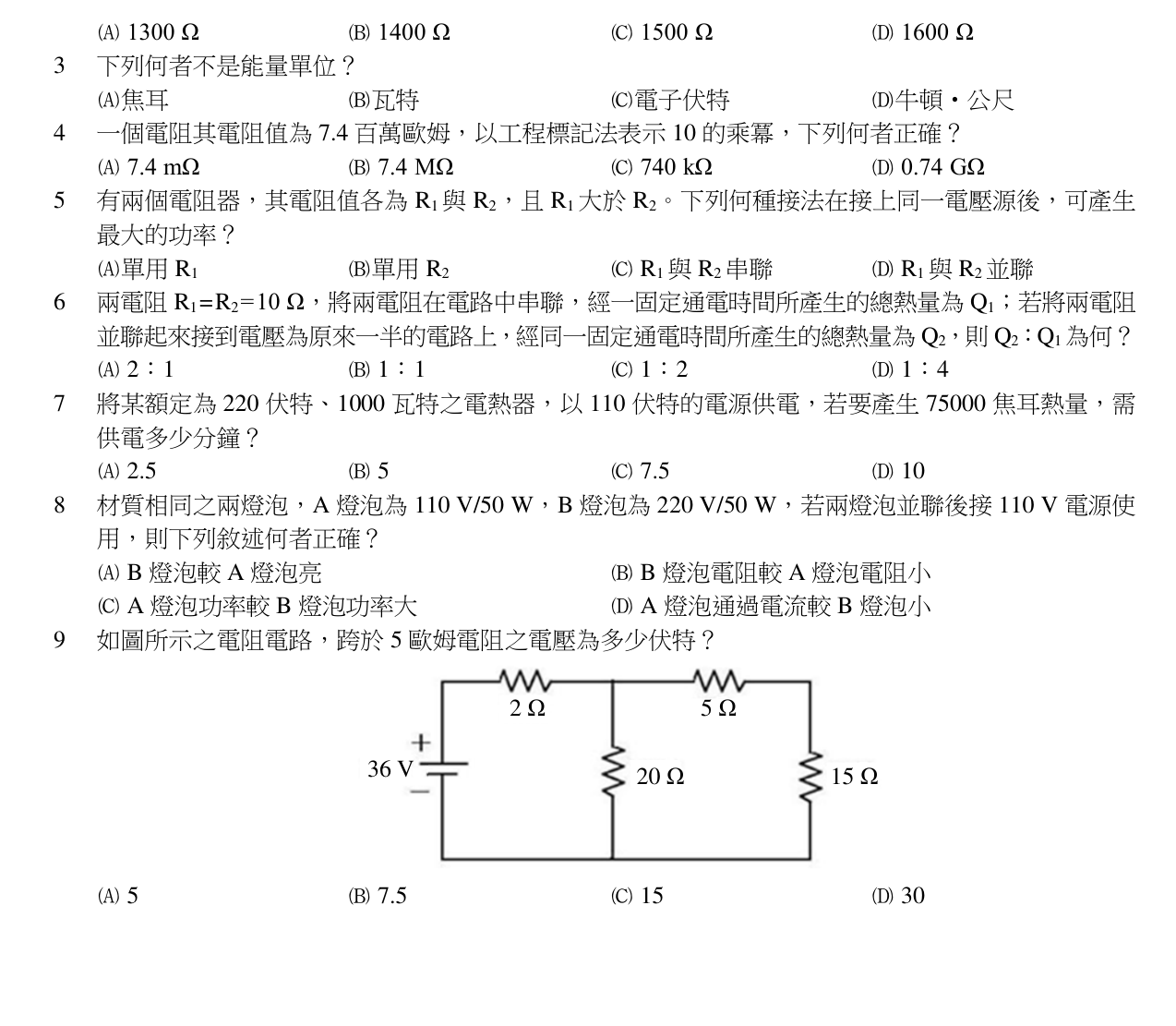

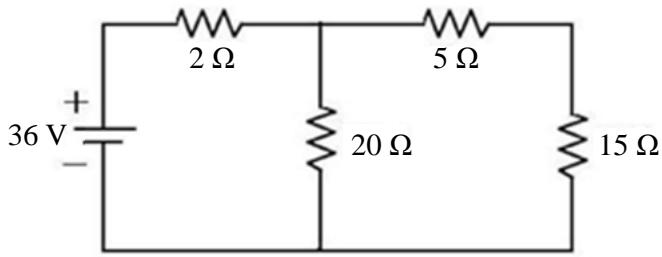

如圖所示之電阻電路，跨於 5 歐姆電阻之電壓為多少伏特？
A5
B7.5正確答案
C15
D30
答案與詳解
為什麼答案是 B
右側分支總電阻為 5+15=20Ω，與中間 20Ω 並聯等效為 10Ω。該並聯區塊分得電壓為 36V × [10/(2+10)] = 30V。5Ω 電阻再從 30V 中分壓，得 30V × [5/(5+15)] = 7.5V。
考點：電路化簡考點：分壓定理考點：節點電壓
