初考-電子工程基本電學大意114 年第 18 題單選題考點：短路電流誤算考點：電流源貢獻漏算

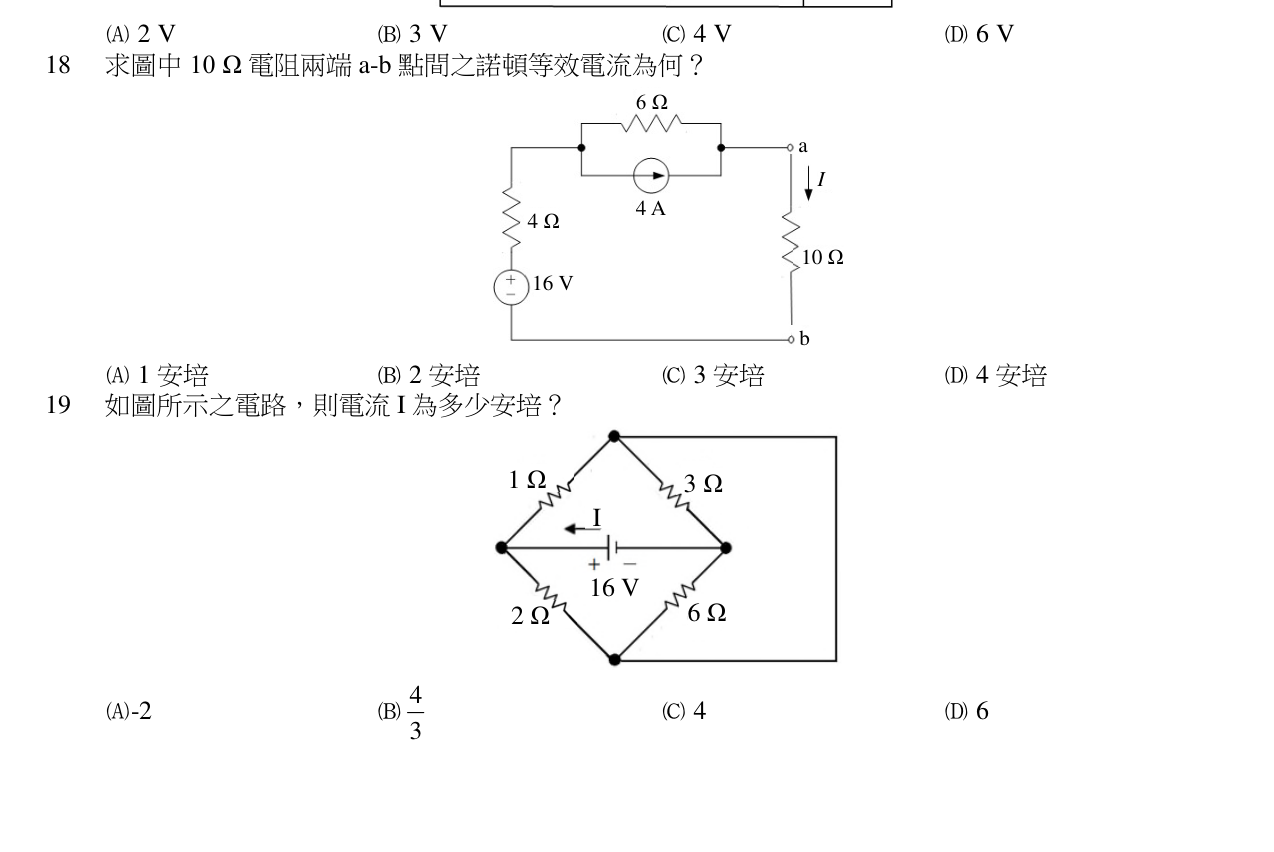

求圖中 10 Ω 電阻兩端 a-b 點間之諾頓等效電流為何？

題目圖片

A1 安培

B2 安培

C3 安培

D4 安培正確答案

答案與詳解

D

正確答案

諾頓等效電流＝將a-b短路後，流過短路線的電流。移除10Ω後短路a-b，由16V電壓源與4Ω串聯、再與4A電流源及6Ω並聯，求短路電流＝4A。

逐選項解析

A1 安培短路電流誤算✕ 錯誤

1A是錯誤計算，可能誤將所有電阻串聯或誤算電源貢獻，未正確處理電流源疊加。

B2 安培電流源貢獻漏算✕ 易錯陷阱

2A是常見陷阱答案，可能誤以為16V/(4Ω+4Ω)=2A，忽略4A電流源的貢獻。

C3 安培✕ 錯誤

D4 安培✓ 正確
