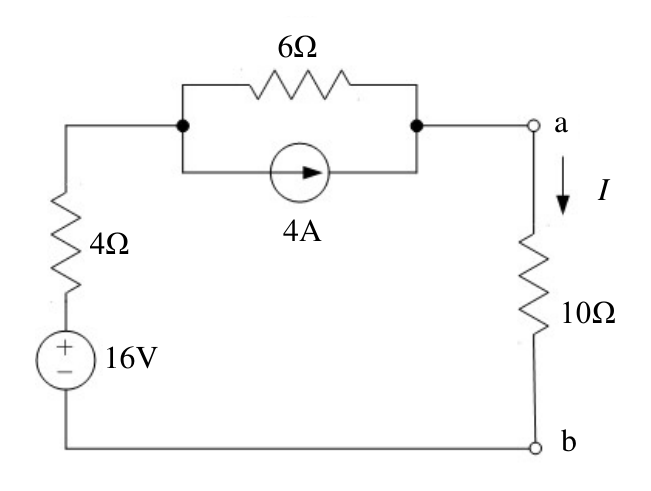

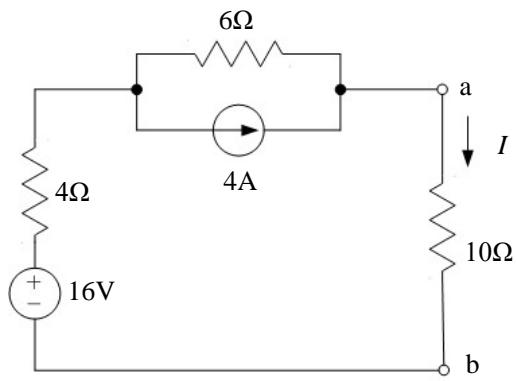

試求圖中 10 Ω 電阻兩端 a-b 點間之諾頓等效電阻為何？
A$4\Omega$
B6 Ω
C10 Ω正確答案
D16 Ω
答案與詳解
為什麼答案是 C
獨立電壓源16V短路（保留4Ω）、獨立電流源4A斷路（6Ω懸空但仍在電路中）。從a-b端看入：電流路徑為a→6Ω→節點→4Ω→b（16V短路後b與底部相連），6Ω與4Ω串聯=10Ω，即諾頓等效電阻Rn=10Ω。
載入中…
獨立電壓源16V短路（保留4Ω）、獨立電流源4A斷路（6Ω懸空但仍在電路中）。從a-b端看入：電流路徑為a→6Ω→節點→4Ω→b（16V短路後b與底部相連），6Ω與4Ω串聯=10Ω，即諾頓等效電阻Rn=10Ω。
