基本電學大意109 年第 12 題單選題

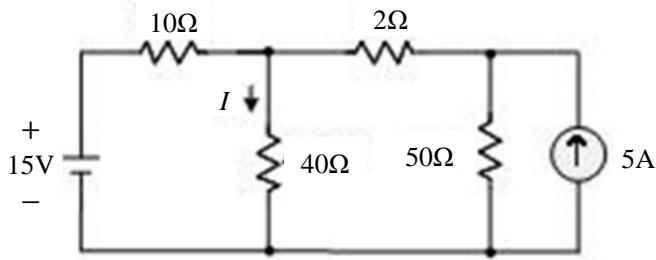

如圖示之電路，求電流 $I$ 之值約為何？

題目圖片

A

1.49

A

B

1.69

A

C

1.09

A正確答案

D

1.29

A

答案與詳解

C

正確答案

含電壓源、電流源的混合電路，用節點電壓法或網目電流法求I，答案約1.09 A

為什麼答案是 C

正確答案。依節點電壓法：50Ω與5A電流源並聯，等效為250V電壓源串50Ω（諾頓轉戴維寧）。設節點V1：(V1-15)/（10+2）+ V1/40 +（V1-250）/50=0，解得V1≈43.6V，I=V1/40≈1.09 A
