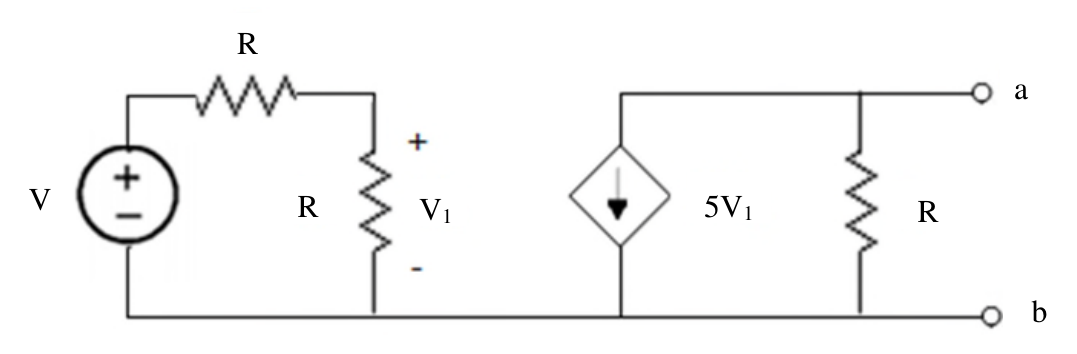

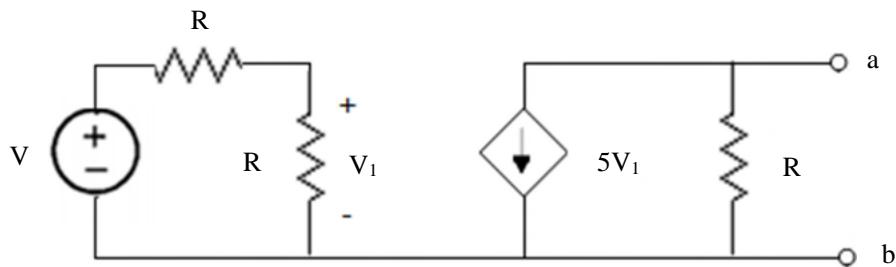

如圖，求 a、b 端之戴維寧電壓為何？
A VR
B VR正確答案
C VR
D VR
答案與詳解
為什麼答案是 B
開路a-b後右側R無電流，V_th即為相依電壓源5V₁兩端（含極性）。左電路：V經兩個R串聯（上方R與下方R），V₁為下方R兩端電壓，分壓得V₁ = V/2。V_th從a到b量測：a端接5V₁正極側上方，b在底部。依圖中相依電壓源箭頭方向（向下），V_th = -5V₁ = -5(V/2) = -(5/2)VR。
考點：相依源增益忽略考點：戴維寧電壓+相依源考點：分壓計算錯誤考點：極性符號錯誤
