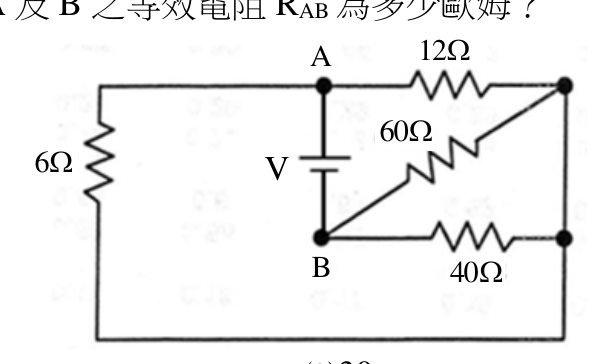

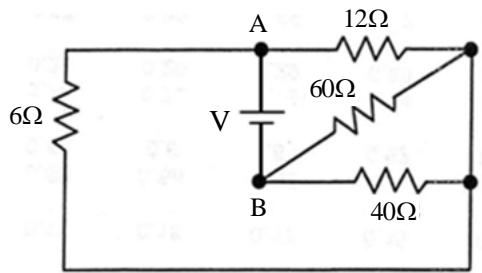

如圖示電阻電路，跨越端點 A 及 B 之等效電阻 RAB 為多少歐姆？
A20
B28正確答案
C30
D32
答案與詳解
為什麼答案是 B
電壓源V短路後，右支路為12Ω串(60Ω//40Ω)=12+24=36Ω，再與左側6Ω並聯=(6×36)/(6+36)=216/42=28Ω，正確。
考點：等效電阻誤算考點：電源短路+並聯考點：漏並聯陷阱
