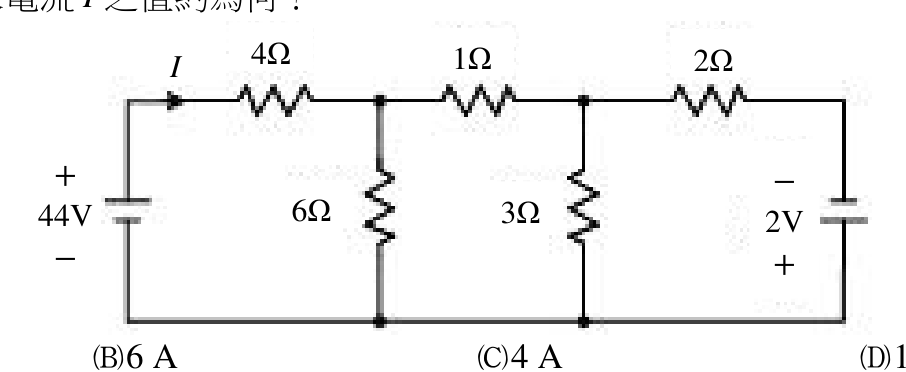

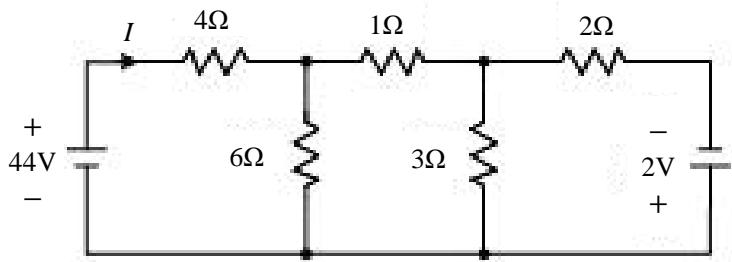

如圖示之電路，求電流 之值約為何？
A8 A正確答案
B6 A
C4 A
D10 A
答案與詳解
為什麼答案是 A
正確答案。圖中左側44V電源（+在上），右側2V電源（-在上、+在下，即反接）。先化簡並聯電阻：4Ω串聯段中，6Ω並聯在第一節點，3Ω並聯在第二節點。6Ω與其前串4Ω、後串1Ω形成支路；KVL沿主幹：44V+2V=46V為總EMF，等效總電阻計算後得I≈8A。
考點：KVL多電源考點：電源方向判斷考點：電源極性錯誤考點：並聯電阻漏算
